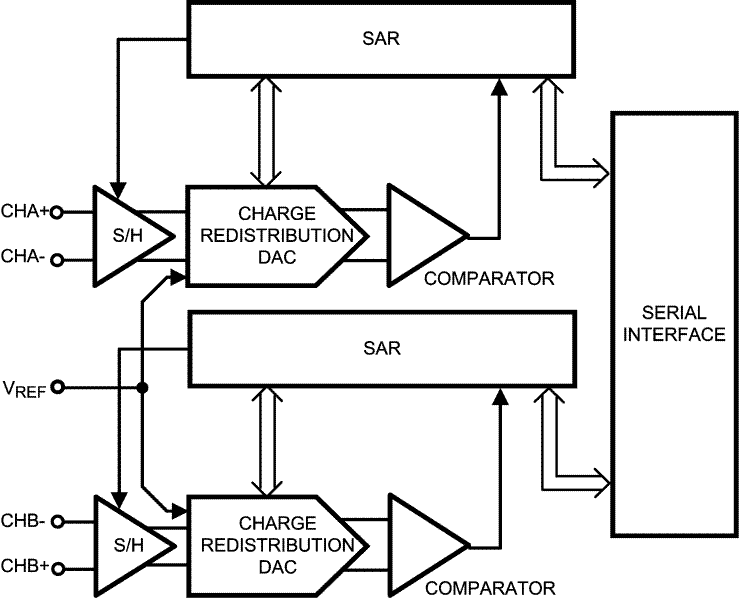

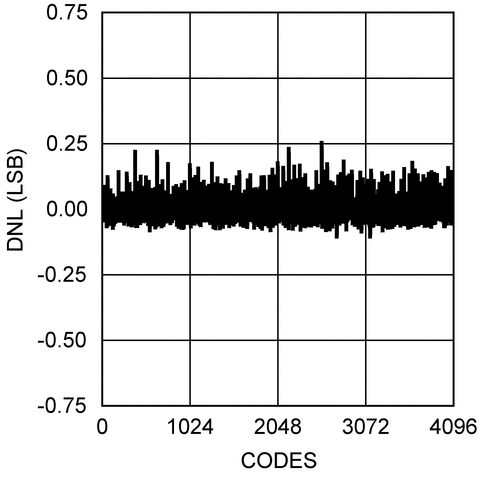

ADC122S706是一个双12位，500 kSPS到1 MSPS同时采样模拟-数字(a /D)转换器。两个通道上的模拟输入同时采样，以保持彼此的相对相位信息。该转换器基于逐次逼近寄存器架构，通过整个a /D转换器内部跟踪保持电路来保持模拟输入的微分特性，以提供优秀的共模信号抑制。ADC122S706具有外部参考，可从1.0V到V(A)变化。

ADC122S706提供双高速串行数据输出，是二进制2的补充，并兼容多个标准，如SPI ，QSPI ，MICROWIRE，和许多常见的DSP串行接口。通道A的转换结果输出到D(OUTA)，通道B的转换结果输出到D(OUTB)。该特性使ADC122S706成为在同时采样应用中使用两个不同adc的系统的优秀替代品。串行时钟(SCLK)和芯片选择条(CS)由两个频道共享。为了降低功耗，单个串行数据输出模式是外部可选的。

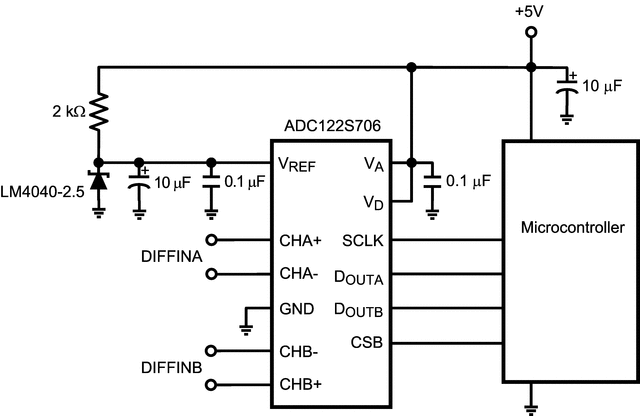

ADC122S706可以使用独立的模拟(V(A))和数字(V(D))电源。V(A)可以在4.5V到5.5V之间，V(D)可以在2.7V到V(A)之间。ADC122S706的工作电压为5V (a)和3V (D)， 1 MSPS的功耗通常为25mw。在下电模式下，ADC122S706的功耗为3µW。差动输入、低功耗和小体积使ADC122S706成为电机控制应用中直接连接传感器的理想选择。

保证在-40℃~ +105℃的工业温度范围内工作，时钟频率为8mhz ~ 16mhz。ADC122S706可在一个14引导TSSOP包。
