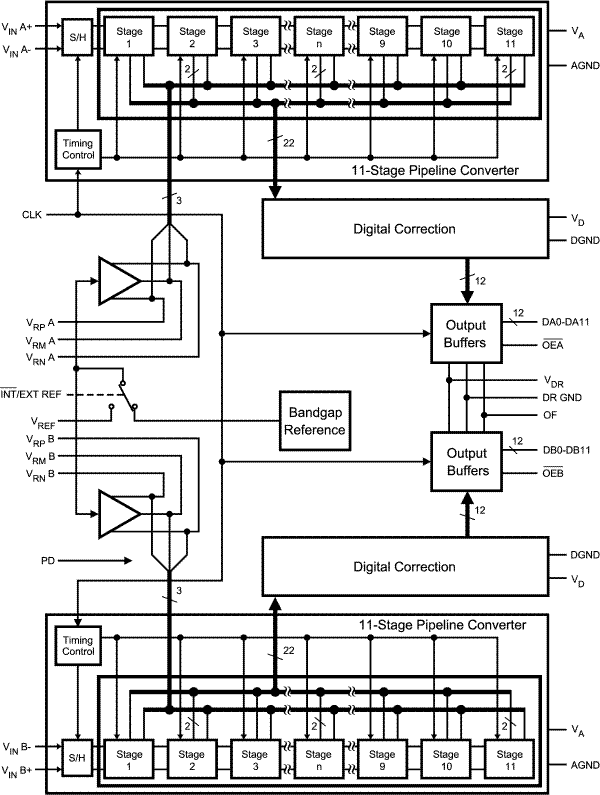

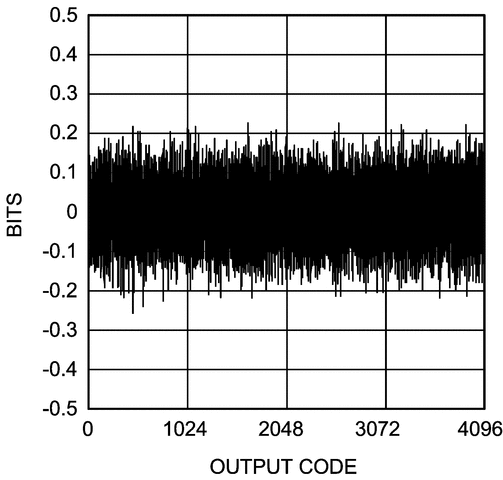

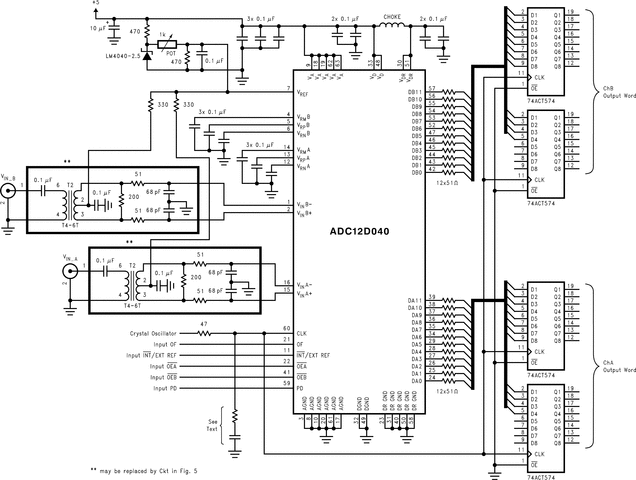

ADC12D040是一种双、低功耗单片CMOS模拟-数字转换器，能够将模拟输入信号以40兆采样/秒(Msps)的最小速度转换为12位数字字。该转换器采用差分流水线结构，具有数字误差校正和片上采样保持电路，以最小化模具尺寸和功耗，同时提供优秀的动态性能。在单个5V电源上运行，ADC12D040在10 MHz输入时达到10.9有效位，在40 Msps(包括参考电流)时仅消耗600 mW。电源关闭功能将功耗降低到75兆瓦。

差分输入提供一个等于2V(REF)的满量程差分输入摆幅，有可能是单端输入。为了获得最佳性能，建议充分利用差分输入。两个adc的数字输出可在单独的12位总线上使用偏移二进制或2的补码输出数据格式。

为了方便界面，ADC12D040的数字输出驱动电源引脚可以连接到2.4V到数字电源电压范围内的单独电源电压，使输出与低压系统兼容。ADC12D040的速度、分辨率和单电源操作使其非常适合各种应用。

该器件采用64引线TQFP封装，可在-40°C至+85°C的工业温度范围内工作。有一个评估板，以促进产品评估过程
