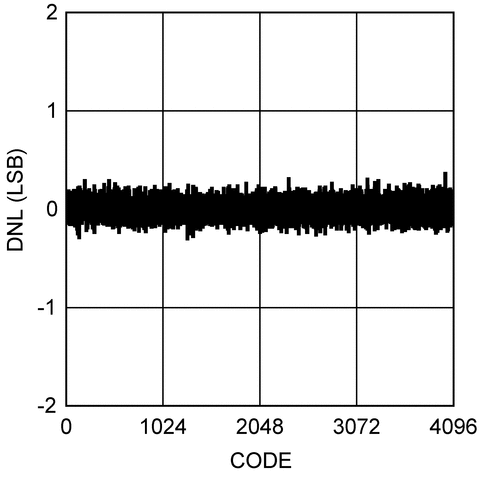

ADC12DL065是一种双、低功耗单片CMOS模数转换器,能够将模拟输入信号以每秒65 Megasamples (MSPS)的速度转换为12位数字字。该转换器采用差分流水线结构,具有数字误差校正和片上采样保持电路,以最小化功耗,同时提供优秀的动态性能和250 MHz的全功率带宽。在单台+3.3V电源上运行,ADC12DL065在尼奎斯特达到11.0有效位,在65 MSPS(包括参考电流)下仅消耗360mw。Power Down功能将功耗降低到36 mW。
差分输入提供一个等于2倍V(REF)的满量程差分输入摆幅,有可能是单端输入。为了获得最佳性能,建议充分利用差分输入。从两个ADC的数字输出可在一个单一的多路12位总线或在单独的总线上。占空比稳定和输出数据格式可选择使用四态功能引脚。输出数据可以设置为二进制偏移量或二进制补码。
为了简化与低电压系统的接口,ADC12DL065的数字输出驱动电源引脚可以连接到2.4V到模拟电源电压范围内的单独电源电压。该器件采用64引线TQFP封装,可在-40°C至+85°C的工业温度范围内工作。评估板可以简化评估过程。
国半的LMH6550和LMH6551放大器芯片是专为驱动12位ADC12DL040及ADC12DL065等高速模数转换器而设计。LMH6550和ADC12DL040两款芯片可互相支持。
美国国家半导体的 lmh6550 及 lmh6551 放大器芯片是专为驱动全新 12 位 adc12dl040 及 adc12dl065 等高速模拟/数字转换器而设计。
美国国家半导体的LMH6550及LMH6551放大器芯片是专为驱动全新12位ADC12DL040及ADC12DL065等高速模拟/数字转换器而设计。
