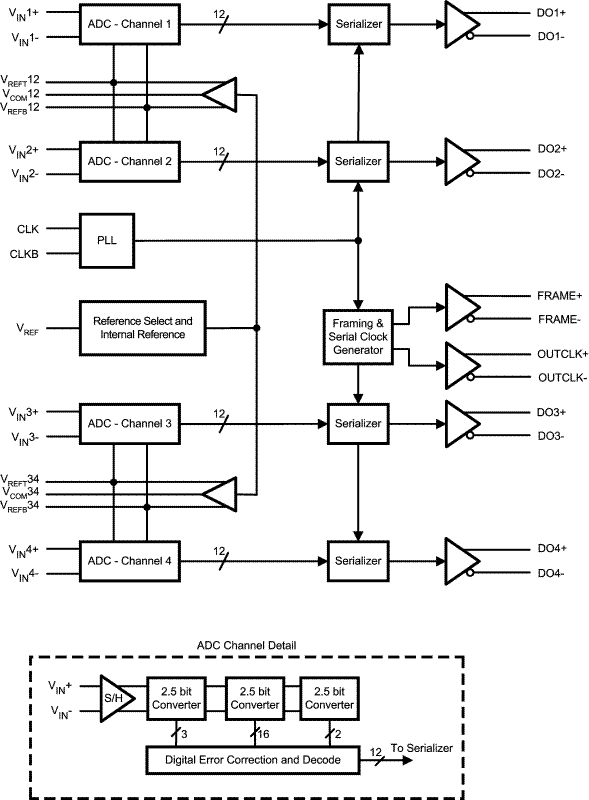

ADC12QS065是一款低功耗、高性能的CMOS 4通道模拟-数字转换器，具有LVDS串行输出。ADC12QS065数字信号12位分辨率，采样率高达65 MSPS，同时消耗一个典型的200 mW/ADC从一个3.3V电源。采样数据转换为高速串行LVDS输出数据流。时钟和帧LVDS对帮助数据捕获。ADC12QS065的6对差分数据通过背板或电缆传输，也使PCB设计更容易。此外，减少的电缆、PCB轨迹计数和连接器尺寸极大地降低了成本。

在整个工作温度范围内，保证没有缺失代码的性能。管道ADC架构在65 MSPS的整个奈奎斯特频带上实现了11有效位。

当不进行转换时，可以通过拉高PD (power Down)引脚来降低功耗，使转换器进入一个低功耗状态，通常总功耗小于3mw，恢复时间小于5ms。ADC12QS065的速度、分辨率和单电源操作使其非常适合超声、成像、视频和通信的各种应用。在工业(-40°C到+85°C)温度范围内操作，ADC12QS065可在60引脚WQFN封装外露垫(9x9x0.8mm, 0.5mm引脚间距)。
