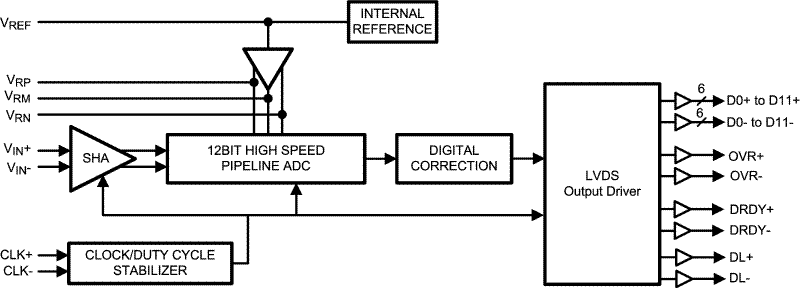

ADC12V170是一款具有LVDS输出的高性能CMOS模数转换器。它能够将模拟输入信号转换为12位数字字的速率高达170兆采样每秒(MSPS)。数据以DDR(双数据速率)格式离开芯片;这允许在实现更小的包大小的同时利用输出时钟的两个边缘。该转换器采用差分流水线结构，具有数字纠错和片上采样保持电路，以最小化功耗和外部元件计数，同时提供优秀的动态性能。一个独特的采样保持阶段产生了1.1 GHz的全功率带宽。ADC12V170使用双+3.3V和+1.8V电源，在170 MSPS时消耗781 mW的功率。

数字输出接口的独立+1.8V电源允许更低的功率运行，降低噪音。一个断电功能将功耗降低到15mw，同时仍然允许快速唤醒时间全面运行。此外，还有一个睡眠功能，它消耗50兆瓦的电力，并有一个更快的起床时间。

差动输入提供等于2倍参考电压的满量程差动输入摆幅。提供一个稳定的1.0V内部电压基准，或者ADC12V170可以使用外部基准。

时钟模式(差分与单端)和输出数据格式(偏移二进制与2的补码)是引脚可选的。占空比稳定器在一个广泛的输入时钟占空比范围内保持性能。

ADC12V170与ADC14V155的引脚兼容。该产品采用48引线WQFN封装，可在-40°C至+85°C工业温度范围内工作。
