ADC141S626是一个14位，50 kSPS到250 kSPS采样模拟-数字(a /D)转换器。该转换器基于逐次逼近寄存器(SAR)架构，通过整个a /D转换器内部采样保持电路来保持模拟输入的微分特性，以提供优秀的共模信号抑制。ADC141S626具有从1.0V到V(A)的外部引用。它还具有零功率轨道模式，其中ADC消耗最小的供电电流，而内部采样电容跟踪应用的模拟输入电压。

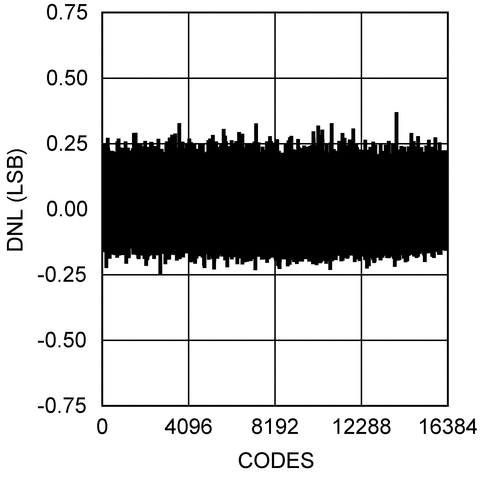

串行数据输出是二进制2的补充，并兼容多种标准，如SPI ，QSPI ，MICROWIRE，和许多常见的DSP串行接口。所述转换结果由所述串行时钟输入时钟超时，是当前正在进行的转换的结果;因此，ADC141S626没有延迟。

ADC141S626可以使用独立的模拟(V(A))和数字输入/输出(V(IO))电源。V(A)和V(IO)可以在2.7V到5.5V之间，可以相互独立设置。这允许用户通过在V(a)为5V的电压下操作ADC的模拟部分，同时与数字侧的3V控制器通信，从而实现性能最大化和功耗最小化。使用3V电源，200 kSPS时的功耗为2.0 mW。使用5V电源，250 kSPS时的功耗为4.8 mW。当ADC141S626进入采集(下电)模式时，功耗分别降为4µW和13µW。差分输入、低功耗和小体积使ADC141S626成为电池操作系统或远程数据采集应用中与桥式传感器和传感器直接连接的理想选择。

温度范围-40℃~ +85℃，时钟频率0.9 MHz ~ 4.5 MHz。ADC141S626可在一个10引VSSOP包。
