ADCA3950产品信息：

概览

优势和特点
产品详情

优势和特点

总复合功率：74 dBmV
高功率增益：1218 MHz 时为 25.0 dB
出色的线性度
低噪声指数：45 MHz 时 3 dB，1218 MHz 时 4 dB
无条件稳定

极低失真

复合三次差拍：-80 dBc（典型值）
复合二阶差拍：-78 dBc（典型值）
互调噪声的载波：58 dB（典型值）

瞬态和浪涌保护

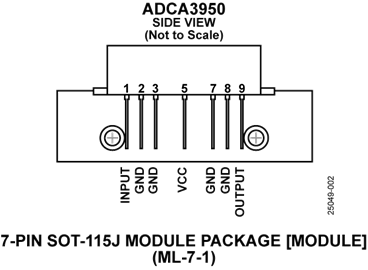

行业标准 7 引脚 SOT115J 模块封装

产品详情

ADI 公司的 ADCA3952 是一款采用行业标准 SOT-115J 封装的功率倍增器混合模块。通过使用先进的电路设计技术，如砷化镓 (GaA) 假晶高电子迁移率晶体管 (pHEMT) 裸片和氮化镓 (GaN) HEMT 技术，该套件在 18 dB 的倾斜情况下，可实现高 RF 输出，总复合功率为 74 dBmV。ADCA3950 具有高增益，从而简化了 DOCSIS 3.1 基础设施设备的设计和制造。

应用

45 MHz 至 1218 MHz 社区开放电视 (CATV) 基础设施放大器系统
远程物理层 (PHY)
符合 DOCSIS 3.1 标准
