产品详情

ADCLK905（单输入/单输出）、ADCLK907（双通道单输入/单输出）和ADCLK925（单输入/双输出）为超高速时钟/数据缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。

ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑（ECL）输出驱动器。对于PECL（正ECL）工作模式，将V(CC)偏置到正电源，V(EE) 偏置至接地。对于NECL(负ECL)工作，将V(CC)偏置至接地，V(EE) 偏置到负电源。

缓冲器提供95 ps传播延迟就、7.5 GHz反转速率、10 Gbps数据速率和60 fs随机抖动(RJ)。

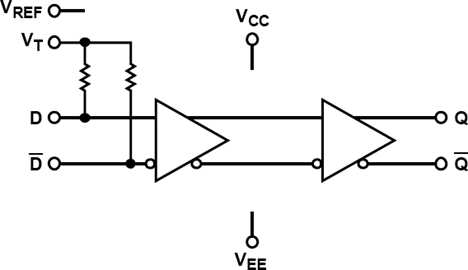

输入含有100 欧姆的中心抽头片内端接电阻。提供VREF引脚用于偏置交流耦合输入。

ECL输出级旨在从各端将800 mW直接驱动至端接于VCC - 2 V的50 欧姆负载，从而获得1.6 V的总差分输出摆幅。

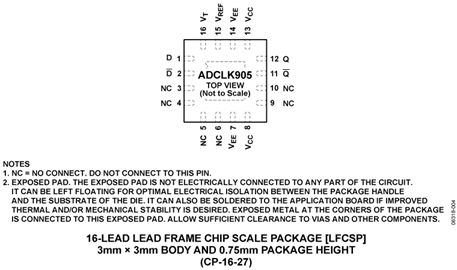

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。
