产品详情

ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑（ECL）输出驱动器。对于PECL（正ECL）工作模式，将V(CC)偏置至正电源，将V(EE) 偏置至接地。对于NECL(负ECL)工作，V(CC)偏置至接地，V(EE) 偏置到负电源。

缓冲器具备95 ps的传播延迟、7.5 GHz的触发率、10 Gbps的数据速率以及60 fs的随机抖动(RJ)。

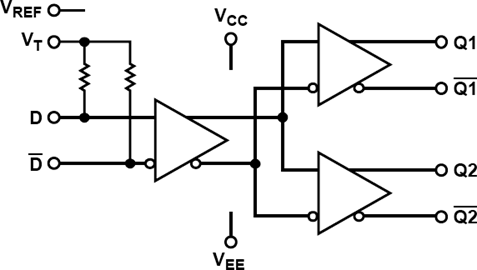

输入含有100 欧姆的中心抽头片内端接电阻。提供V(REF)引脚用于偏置交流耦合输入。

ECL输出级旨在从各端将800 mW直接驱动至端接于V(CC) - 2 V的50 欧姆负载，从而获得1.6 V的总差分输出摆幅

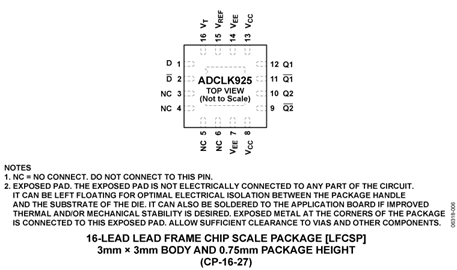

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。
