ADCMP580

超快型SiGe电压比较器,内置CML输出驱动器

ADCMP580产品信息:

概览

优势和特点

  • 传播延迟:180 ps
  • 过驱与压摆率消散:25 ps
  • 等效输入上升时间带宽:8 GHz
  • 脉冲宽度:100 ps(最小值)
  • 典型输出上升/下降:37 ps
  • 确定性抖动(DJ):10 ps
  • 随机抖动(RJ):200 fs
  • 输入范围:-2 V至+3 V(+5 V/-5 V电源)
  • 两个输入引脚上均有片内端电极
  • 电阻可编程迟滞
  • 差分锁存控制
  • 电源抑制:>70 dB

产品详情

ADCMP580/ADCMP581/ADCMP582均为超快型电压比较器,采用ADI公司的专有XFCB3硅锗(SiGe)双极性工艺制造。ADCMP580内置CML输出驱动器,ADCMP581内置小摆幅ECL(负ECL)输出驱动器,ADCMP582内置小摆幅PECL(正ECL)输出驱动器。

所有三款器件的传播延迟均为180 ps,最小脉冲宽度为100 ps,适用于10 Gbps工作环境,随机抖动(RJ)为200 fs。过驱与压摆率消散的典型值均小于15 ps。

±5 V电源可实现-2 V至+3 V宽输入范围,逻辑电平以CML/NECL/PECL输出为基准。输入具有50 欧姆片内端接电阻;对于要求高阻抗输入的应用,这些电阻还可以保持断开(在个别引脚上)。

CML输出级旨在将400 mV直接驱动至端接于地的50 欧姆传输线路中。NECL输出级旨在将400 mV直接驱动至端接于-2 V的50 欧姆传输线路中。PECL输出级旨在将400 mV直接驱动至端接于V(CCO) - 2 V的50 欧姆传输线路中。这些器件还具有高速锁存和可编程迟滞特性。差分锁存输入控制同样用50 欧姆端接至独立的V(TT)引脚,以便实现与CML、ECL或PECL逻辑的接口。

ADCMP580/ADCMP581/ADCMP582采用16引脚LFCSP_VQ封装。

应用

  • 自动测试设备(ATE)
  • 高速仪器仪表
  • 脉冲波谱
  • 医疗成像与诊断
  • 高速线路接收机
  • 阈值检测
  • 峰值和零交叉检波器
  • 高速触发器电路
  • 时钟与数据信号恢复
  • ADCMP580数据手册:

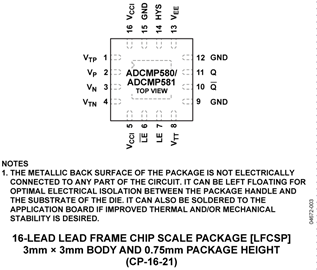

    ADCMP580引脚功能、电路图:

    ADCMP580/ADCMP581/ADCMP582超快速硅锗电压比较器

    ADCMP580/ADCMP581/ADCMP582超快速硅锗电压比较器电路的基本特性: ADCMP580/ADCMP581/ADCMP582足在模拟器件硅锗(SiGe)双极工艺上制造的超快速电压比较器ADCMP580特有CML输出驱动器,ADCMP581特有减小摆幅的ECL(负极ECL)输出驱动器,ADCMP582特有减小摆幅的ECL(正极ECL)输出驱动器。 1) 传播延迟为180ps;
