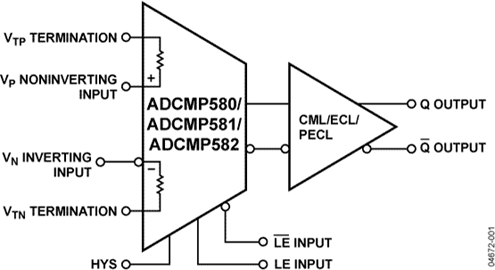

ADCMP580/ADCMP581/ADCMP582均为超快型电压比较器,采用ADI公司的专有XFCB3硅锗(SiGe)双极性工艺制造。ADCMP580内置CML输出驱动器,ADCMP581内置小摆幅ECL(负ECL)输出驱动器,ADCMP582内置小摆幅PECL(正ECL)输出驱动器。
所有三款器件的传播延迟均为180 ps,最小脉冲宽度为100 ps,适用于10 Gbps工作环境,随机抖动(RJ)为200 fs。过驱与压摆率消散的典型值均小于15 ps。
±5 V电源可实现-2 V至+3 V宽输入范围,逻辑电平以CML/NECL/PECL输出为基准。输入具有50欧姆片内端接电阻;对于要求高阻抗输入的应用,这些电阻还可以保持断开(在个别引脚上)。
CML输出级旨在将400 mV直接驱动至端接于地的50欧姆传输线路中。NECL输出级旨在将400 mV直接驱动至端接于-2 V的50欧姆传输线路中。PECL输出级旨在将400 mV直接驱动至端接于V(CCO) - 2 V的50欧姆传输线路中。这些器件还具有高速锁存和可编程迟滞特性。差分锁存输入控制同样用50欧姆电阻端接于独立的V(TT)引脚,以便与CML、ECL或PECL逻辑实现接口。

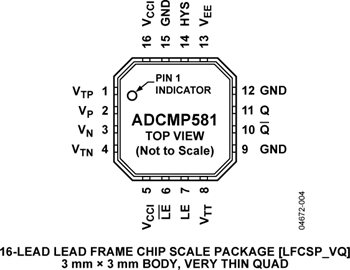

ADCMP580/ADCMP581/ADCMP582采用16引脚LFCSP_VQ封装。
应用
数据手册, Rev. A, 8/07
ADCMP580/ADCMP581/ADCMP582超快速硅锗电压比较器电路的基本特性: ADCMP580/ADCMP581/ADCMP582足在模拟器件硅锗(SiGe)双极工艺上制造的超快速电压比较器ADCMP580特有CML输出驱动器,ADCMP581特有减小摆幅的ECL(负极ECL)输出驱动器,ADCMP582特有减小摆幅的ECL(正极ECL)输出驱动器。 1) 传播延迟为180ps;
