ADCMP603

轨到轨、2.5 V至5.5 V、单电源TTL/CMOS极快型比较器,采用12引脚LSCFP封装

ADCMP603产品信息:

概览

优势和特点

  • 额定轨到轨电压V(CC):2.5 V至5.5 V
  • 输入共模电压范围:-0.2 V至V(CC) + 0.2 V
  • 低突波CMOS-/TTL-兼容输出级
  • 互补输出
  • 传播延迟:3.5 ns
  • 功耗:12 mW (3.3 V)
  • 关断引脚
  • 单引脚控制实现可编程迟滞与锁存功能
  • 电源抑制:>50 dB
  • 工作温度:-40°C至+125°C

产品详情

ADCMP603是一款极快型比较器,采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性,并且易于使用,具体包括:输入范围从V(EE) - 0.5 V至V(CC) + 0.2 V,低噪声互补式TTL-/CMOS-兼容输出驱动器,以及带可调迟滞功能的锁存输入和/或关断输入。

在电源电流典型值为4 mA时,该器件可提供3.5 ns传播延迟、10 mV过驱性能。

ADCMP603提供灵活的电源方案:可采用+2.5 V单正电源供电,输入信号范围为-0.5 V至+2.8 V;也可采用最高+5.5 V正电源供电,输入信号范围为-0.5 V至+5.8 V。当采用独立的输入/输出电源、无顺序限制时,还支持宽输入信号范围,同时仍可实现独立的输出摆幅控制及省电功能。该器件通过了4.5 kV HBM ESD测试,绝对最大额定值包括针对所有引脚的电流限制。

互补式TTL-/CMOS-兼容输出级旨在以全部定时特性驱动最高5 pF电容;当增加额外电容时,输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护;当输入超过有效输入信号范围时,输出不会反相。利用独特的单引脚控制选项,还可提供高速锁存和可编程迟滞特性。

ADCMP603采用12引脚LSCFP封装。


应用
  • 高速仪器仪表
  • 时钟与数据信号恢复
  • 逻辑电平转换
  • 脉冲波谱
  • 高速线路接收机
  • 阈值检波
  • 峰值和零交叉检波器
  • 高速触发器电路
  • 脉冲宽度调制器
  • 电流/电压控制振荡器
  • 自动测试设备(ATE)
  • ADCMP603数据手册:

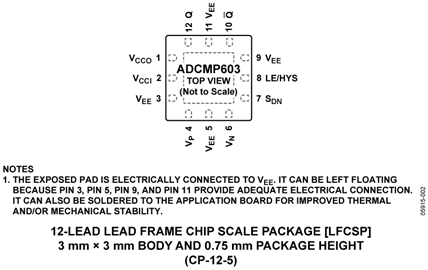

    ADCMP603引脚功能、电路图:

    ADCMP603单电源TTL/CMOS比较器

    ADCMP603单电源TTL/CMOS比较器电路的基本特性:;;; ADCMP603是在模拟器件硅锗工艺上制造的快速比较器,这个比较器异常灵活而且容易使月。
