产品详情

ADCMP606和ADCMP607均为极快型比较器，采用ADI公司的专有XFCB2工艺制造。这些比较器具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从V(EE) - 0.5 V至V(CCI) + 0.2 V，低噪声CML-兼容输出驱动器，以及带可调迟滞功能的TTL-/CMOS-兼容锁存输入和/或关断输入。

两款器件的传播延迟均为1.25 ns，均方根(RMS)随机抖动(RJ)为2.5 ps。过驱与压摆率消散的典型值均小于50 ps。这些器件均提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.5 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.5 V至+5.7 V。ADCMP607采用独立的输入/输出电源、无顺序限制时，还支持宽输入信号范围，并可实现独立的输出摆幅控制及省电功能。

CML-兼容输出级完全向后匹配，可获得出色的性能。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。利用独特的单引脚控制选项，ADCMP607还可提供锁存和可编程迟滞特性。

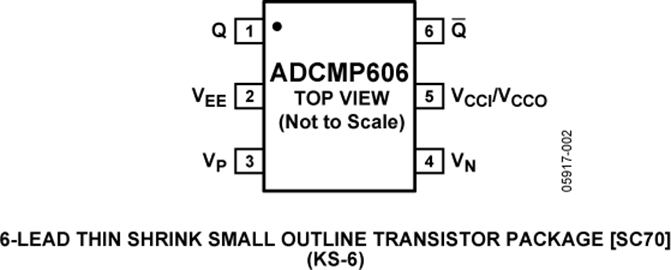

ADCMP606采用6引脚SC70封装；ADCMP607采用12引脚LFCSP封装。

应用

数据手册, Rev. A, 8/07
