产品详情

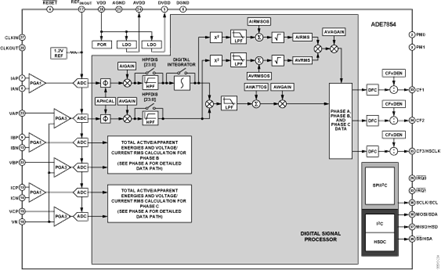

ADE7854(1)是一款高精度、三相电能测量IC，采用串行接口，并提供三路灵活的脉冲输出。该器件内置二阶西格马-得尔塔模数转换器(ADC)、数字积分器、基准电压源电路以及所有必需的信号处理电路，可执行总有功和视在功率测量以及有效值计算。一个固定功能数字信号处理器(DSP)负责执行这种信号处理。

ADE7854适合测量各种三线、四线的三相配置有功和视在功率，例如Y形或三角形等。各相均具有系统校准功能，即有效值失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息：总有功功率、总视在功率或电流有效值和。

ADE7854具有波形采样寄存器，允许访问所有ADC输出。该器件还提供电能质量测量，例如：短时低压或高压检测、短时高电流变化、线路电压周期测量以及相位电压与电流之间的角度等。利用SPI和I2C串行接口可以与ADE7854通信，同时专用高速接口、高速数据采集（HSDC）端口可以与I2C配合使用，以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚IRQ0和IRQ1，用来指示一个使能的中断事件已经发生。

ADE7854采用40引脚LFCSP封装，符合RoHS标准。

(1)正在申请美国专利。
