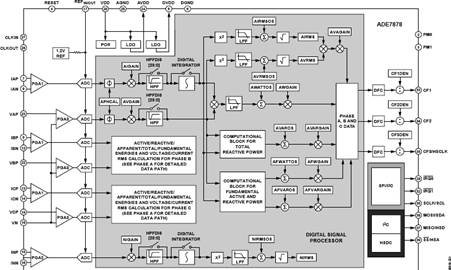

ADE7878是一款高精度、三相电能测量IC，采用串行接口，并提供三路灵活的脉冲输出。该器件内置二阶西格马-得尔塔型ADC、数字积分器、基准电压源电路以及所有必需的信号处理电路，可执行总（基波和谐波）有功、无功和视在功率测量，基波有功和无功功率测量，以及有效值计算。一个固定功能数字信号处理器(DSP)负责执行这种信号处理。
ADE7878适合测量各种三线、四线的三相配置有功、无功和视在功率，例如Y形或三角形等。各相均具有系统校准功能，即有效值失调校正、相位校准和增益校准。CF1、CF2和CF3逻辑输出可提供许多功率信息：总/基波有功/无功功率、总视在功率或电流有效值和。
ADE7878具有波形采样寄存器，允许访问所有ADC输出。该器件还提供电能质量测量，例如：短时低压或高压检测、短时高电流变化、线路电压周期测量以及相位电压与电流之间的角度等。利用两个串行接口SPI和I2C，可以与ADE7878通信，同时专用高速接口、高速数据采集（HSDC）端口可以与I2C配合使用，以访问ADC输出和实时功率信息。该器件还有两个中断请求引脚/IRQ0和/IRQ1，用来指示一个使能的中断事件已经发生。
当ADE7878遭遇盗窃篡改时，三种专门设计的低功耗模式可确保电能累计的连续性。
它提供40引脚LFCSP无铅封装。
应用
ADE7878整合DSP的电能计量方案ADE7878是一个精度高，三相电能计量集成芯片,接口是串行接口和3个灵活的脉冲输出。ADE7878集成了二阶Σ-Δ模数转换器，数位积分，ADC基准源电路，以及所有进行（基本和谐波）有功，无功和视在电能计量，基波有功和无功电能计量和RMS计算。ADE7878适合测量各种三相配置下有功，无功和视在电能，如星形和三角形连接，与三，四线。该ADE7878提供系统校
ADE7878是一款三相高精度多功能电能计量芯片，超越了工业上对电能计量0.2级表的精度和动态的要求。ADE7878的电压和电流通道为24bit Σ-△型ADC，电压和电流有效值在动态范围为1000：1的动态下小于0.1%，电能在动态1000：1
摘 要： 介绍了基于ADE7878测量芯片和LPC2212嵌入式ARM7平台的电子式多功能电能表的设计思路，实现了对各种电力参数的高精度测量、显示和存储，同时还设置了对各种异常情况进行报警和事件存储的功能关键词： ADE7878； ARM7； 电子式多功能电能表； 电力参数采集 近年来，随着国家电网大规模的改造与建设，电子式多
内容摘要：为了解决工控领域多路交流电参数检测，需要独立进行单路测量电路设计的问题，给出了一种基于ADE7878芯片和嵌入式技术设计的多路电参教采集系统的硬件电路和程序流程。系统采用LPC2132作为主控芯片，适时控制4052多路开关，切换各路信号，通过I2C通信接口，读取ADE7878电能芯片采集的电量参数，同时通过RS485通信接口，上传电参数。实验结果表明，该采集系
随着社会用电容量的扩大，通过适时检测用电信息，实现配电自动化和管理自动化，迫切需要电量检测及配送向高精度，多功能，智能化方向发展。传统设备存进行多路电量参数监测时，往往采用多个电量监测仪器的方法，区分检测主回路和支路电量参数，系统复杂，成本高。因此，研制一种可以进行多路电量检测系统是十分必要的。为此，三相数字电表是通过使用嵌入式系统，将采样、DSP、ARM等技术集成在一起，实现复费率、多种参数的测
Analog Devices（ADI）12月7日宣布，推出4款高精度电能计量芯片：ADE7878、ADE7868、ADE7858和ADE7854，可用于提高商业、工业及住宅智能电表精度和性能。
