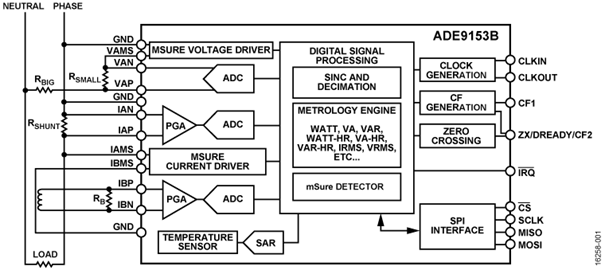

ADE9153B(1) 是一款具有传感器监控和自校准功能的高精度单相电能计量 IC。使用 mSure 技术的传感器监控功能支持仪表健康监测和高级篡改检测。利用该监控功能，用户可以检查传感器和信号路径的总体精度，从而独自确定电流和电压通道上特定时间段内的精度漂移。同样，mSure 提供高级篡改检测功能，能够检测传感器上的异常变化。mSure 与计量测量并行运行，可在 ADE9153B 中实现不间断和不受影响的计量功能。在使用并联电阻器作为电流传感器的情况下，mSure 自校准功能允许计量器自动校准电流和电压通道，无需使用精确基准电压源计量器或精确电源。自校准功能支持 1 级和 2 级计量器。
ADE9153B 包含三个高性能模数转换器 (ADC)，信噪比 (SNR) 为 88 dB。ADE9153B 提供线路电压和电流的精确测量，并可计算有功、基本无功和视在电能以及 rms。包括各种电源质量信息，例如骤降和暂升检测。电流通道 A 适用于并联，具有灵活的增益级，提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级，适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153B 寄存器。
(1 )受美国专利 8,350,558、8,010,304、WO2013038176 A3、0113507 A1、0253102 A1、0354266 A1 和 0154029 A1 保护。
