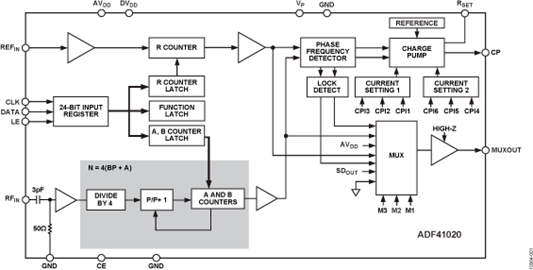

ADF41020 频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现高达18 GHz 的本振。 它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器和高频可编程反馈分频器（A、B和P）组成。 如果频率合成器与一个外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。 该频率合成器可以通过有源环路滤波器驱动外部微波VCO。 其带宽极高，因此可以省去倍频器级，从而简化系统架构并降低成本。 ADF41020 与ADI 公司的现有 ADF4106 / ADF4107 / ADF4108 系列器件软件兼容。除ADF41020的单端RF输入引脚外，这些器件的引脚排列非常相似，当升级当前设计时，电路布局只需进行很小的更改。
应用
· 微波点对点/多点无线电
· 无线基础设施
· VSAT无线电
· 测试设备
· 仪器仪表

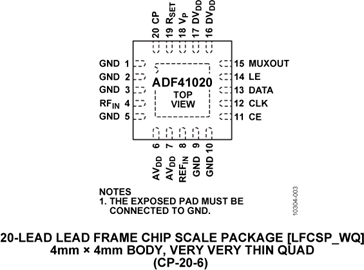

【用 途】 PLL频率合成器【性能 参数】 采用20引脚LFCSP封装，2.7V至3.3VPLL电源，最高18GHzRF输入频率，集成预分频器，可编程双模预分频器，可编程电荷泵电流，三线式串行接口，模拟和数字锁定检测，硬件和软件关断模式。 引脚排列图：【互换 兼容
(ADI)，全球领先的高性能信号处理解决方案供应商和 RF IC 领先者，最近推出一款 PLL(锁相环)频率合成器 ADF41020，它可以用在无线接收机和发射机的上变频和下变频部分，实现高达 18 GHzADF41020 提供极高的带宽，设计中可以无需倍频器级，从而简化系统架构并降低成本，适合的应用包括微波点到点和多点无线电、无线
ADI ADF41020微波PLL合成器旨在改善下一代无线电设计的性能，同时大幅减少元件数量并降低系统成本。ADI ADF41020由低噪声数字鉴频鉴相器、高精度电荷泵、可编程参考分频器和高频可编程反馈分频器组成。 如果PLL与外部环路滤波器及VCO(电压控制
(ADI)，全球领先的高性能信号处理解决方案供应商和 RF IC 领先者，最近推出一款 PLL（锁相环）频率合成器 ADF41020，它可以用在无线接收机和发射机的上变频和下变频部分，实现高达 18 GHzADF41020 （ 无线电、无线基础设施设备、VSAT（甚小孔径终端）无线电、半导体测试设备、雷达应用和私人移动无线电。其工作带宽高达
(ADI)，全球领先的高性能信号处理解决方案供应商和RF IC领先者，最近推出一款PLL(锁相环)频率合成器ADF41020，它可以用在无线接收机和发射机的上变频和下变频部分，实现高达 18 GHz 的本振ADF41020 提供极高的带宽，设计中可以无需倍频器级，从而简化系统架构并降低成本，适合的应用包括微波点到点和多点无线电、无线基础设施设备、V
(ADI)，全球领先的高性能信号处理解决方案供应商和 RF IC 领先者，最近推出一款 PLL(锁相环)频率合成器 ADF41020，它可以用在无线接收机和发射机的上变频和下变频部分，实现高达 18 GHzADF41020 提供极高的带宽，设计中可以无需倍频器级，从而简化系统架构并降低成本，适合的应用包括微波点到点和多点无线电、无线基础设施设备、VSAT(甚小孔径终端)无线电、半导体测试设备、雷达应用和私人移动无线
