ADF4108产品信息：

概览

优势和特点
产品详情

优势和特点

带宽：8.0 GHz
3.2 V至3.6 V电源供电
独立的电荷泵电源(V(P)) 可在3.3 V系统中提供扩展的调谐电压
可编程双模预分频器：8/9、16/17、32/33或64/65
可编程电荷泵电流

可编程反冲防回差脉冲宽度
三线式串行接口
模拟和数字锁定检测
硬件和软件省电模式
利用ADIsimPLL可实现环路滤波器设计
4 mm x 4 mm、20引脚芯片级封装

产品详情

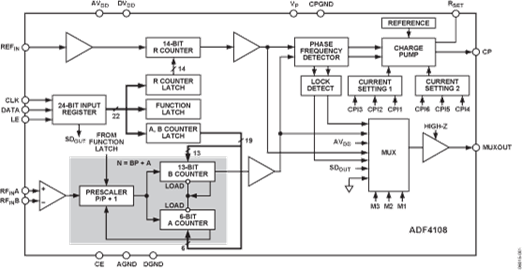

ADF4108频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R计数器）允许PFD输入端的REF(IN) 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高(8GHz)，因此许多高频系统可以省去倍频器或预分频器，从而简化系统架构并降低成本。

应用

宽带无线接入

卫星系统

仪器仪表

无线局域网(LAN)

无线电通讯基站

数据手册，Rev. A，12/07

ADI发布首款8GHz PLL频率合成器，简化高频无线系统: 新推出的ADF4108适合用在高频无线系统，例如用于宽带无线接入、卫星通信、仪器仪表、无线局域网（LAN）和无线射频（RF）基站。由于ADF4108能够工作在高频，所以无需倍频器，因此简化了系统体系结构并且降低了系统成本。新的ADF4108将于日前在美国加利福尼亚旧金山市举行的2006年IEEE微波理论与技术国际会议(IEEEMTT-S)上首次展出。在ADI公司的展
ADI发布首款可简化高频无线系统的8GHz PLL频率合成器: 新推出的adf4108适合用在高频无线系统，例如用于宽带无线接入、卫星通信、仪器仪表、无线局域网（lan）和无线射频（rf）基站。由于adf4108能够工作在高频，所以无需倍频器，因此简化了系统体系结构并且降低了系统成本。　　新的adf4108将于日前在美国加利福尼亚旧金山市举行的200
ADI公司推出首款8 GHz PLL频率合成器: 新推出的ADF4108适合用在高频无线系统，例如用于宽带无线接入、卫星通信、仪器仪表、无线局域网（LAN）和无线射频（RF）基站。由于ADF4108能够工作在高频，所以无需倍频器，因此简化了系统体系结构并且降低了系统成本。“ADI公司在RF和无线工程方
ADI公司发布8GHz PLL频率合成器适用于高频无线系统_模拟技术: 新推出的ADF4108适合用在高频无线系统，例如用于宽带无线接入、卫星通信、仪器仪表、无线局域网(LAN)和无线射频(RF)基站。由于ADF4108能够工作在高频，所以无需倍频器，因此简化了系统体系结构并且降低了系统成本。 “ADI公司在RF和无线工程方面的成就都是建立在致力于技术创新、质

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADF4108

ADF4108产品信息：

概览

优势和特点

产品详情

ADF4108数据手册：

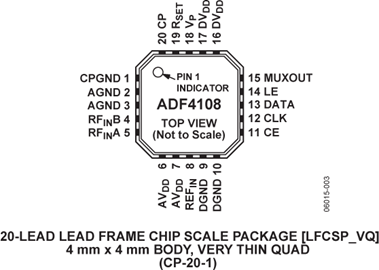

ADF4108引脚功能、电路图：
