ADF4113产品信息：

概览

优势和特点
产品详情

优势和特点

ADF4110：550 MHz
ADF4111：1.2 GHz
ADF4112：3.0 GHz
ADF4113：4.0 GHz
+2.7 V至+5.5 V电源供电
独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压

可编程电荷泵电流
可编程双模预分频器：8/9、16/17、32/33、64/65
可编程反冲防回差脉冲宽度
三线式串行接口
数字锁定检测
省电模式

产品详情

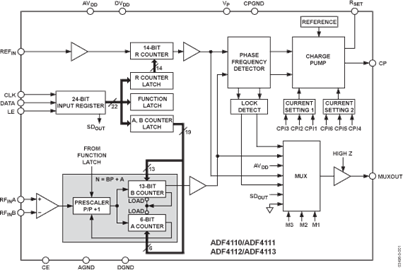

ADF4110系列频率合成器可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程基准分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。

此外，14位参考分频器（R分频器）允许PFD输入端的REF(IN) 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。这些器件采用2.7 V至5.5 V电源供电，不用时可以关断。

ADF4113: 【用　途】【性能参数】【互换兼容】
基于ADF4113的可控频率源设计(图): 频率合成技术数字锁相式频率合成器的基本原理是：应用数字逻辑电路把VCO频率一次或多次分频至鉴相器频率上，再与参考频率在鉴相电路中比较，所产生的误差信号用来控制VCO频率，使之锁定在参考频率的稳定度上。上述原理如图1所示。图1 数字锁相式频率合成器工作原理图其中N分频器是由单片机编程控制的，因此这种合成器又体现了程序设计和锁相技术的结合。从总体结构看，它由单片机、锁相环和可编程分频器三部分组成。AD
可用于频率合成的高性能锁相芯片ADF4113（图）: ADI公司生产的ADF4113的最大RF输入频率可达4GHz，内置可编程预分频器，具有电荷泵电流编程功能，可应用于无线射频通信系统基站和手机、WLAN以及通信检测设备、CATV设备中，是一款性价比很高的
串行输入型的PLL芯片: 所以，现在市面上常见的性能更高、更强的PLL芯片都是串行输入型，比如富±通的MB1504、MB1507，ADI的ADF4113、ADF4116筹，它们的最高工作频率都在1GHz以上，频率控制字的长度多达
