首页>IC索引

ADF4150

小数N/整数N分频PLL频率合成器

ADF4150产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 小数N分频频率合成器和整数N分频频率合成器
  • 可编程1/2/4/8/16分频输出
  • 5.0 GHz RF带宽
  • 3.0 V至3.6 V电源供电
  • 1.8 V逻辑兼容
  • 独立的电荷泵电源 (V(P)) 可在3 V系统中提供扩展的调谐电压
  • 可编程双模预分频器：4/5或8/9
  • 可编程输出功率水平
  • RF输出静音功能
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 开关带宽快速锁定模式
  • 周跳减少

产品详情

ADF4150结合外部电压控制振荡器(VCO)、环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

它能够与外部VCO器件配合使用，且与ADF4350软件兼容。VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

ADF4150采用4 mm × 4 mm封装。

应用

  • 无线基础设施（WCDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
  • 测试设备
  • 无线局域网(LAN)、有线电视设备
  • 时钟产生

    • ADF4150数据手册：

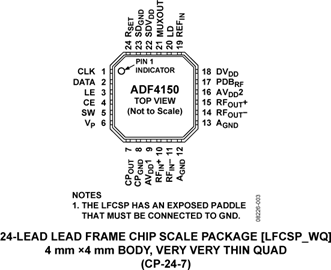

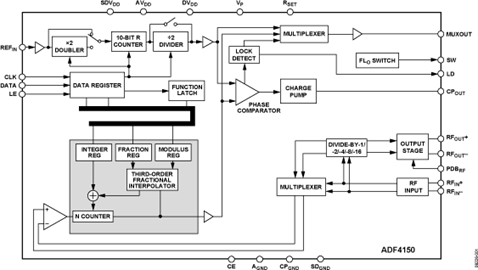

    ADF4150引脚功能、电路图：
