ADF4153A产品信息：

概览

优势和特点
产品详情

优势和特点

RF带宽达4 GHz
2.7 V至3.3 V电源供电
独立的电荷泵电源V(P) 可提供扩展的调谐电压
可编程小数模数
可编程电荷泵电流

三线式串行接口
模拟和数字锁定检测
省电模式
与ADF4106/ADF4110/ADF4111/ADF4112/ADF4113和ADF4153引脚兼容
稳定的RF输出相位
利用ADIsimPLL可实现环路滤波器设计

产品详情

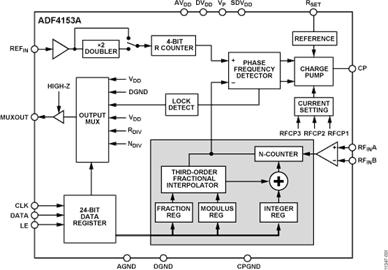

ADF4153A是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个西格马-得尔塔型小数插值器，能够实现可编程模数小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。

简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

有线电视设备
移动无线电通讯基站（GSM、PCS、DCS、WiMAX、 SuperCell 3G、CDMA、W-CDMA）
无线手机（GSM、PCS、DCS、CDMA、W-CDMA）
无线局域网(LAN)、PMR
通信测试设备

ADI推出4 GHz PLL频率合成器: (ADI)，全球领先的高性能信号处理解决方案供应商和RF IC（射频集成电路）领先者，最近发布了一款提供领先相位噪声性能的PLL频率合成器ADF4153A。这款全新的引脚和软件兼容的ADF4153A PLL频率合成器是广泛应用的4 GHz ADF4153小数N分频PLL的升级版，在各种应用中均具有更出色的积分相位噪声，这些应用包括：通信基础设施、脉冲多普勒
ADI：4 GHz PLL频率合成器: adf4153a小数n分频pll频率合成器主要特性：2.7 v至3.3 v电源供电 1.8 v逻辑兼容 pll相位噪声品质因数：-223 dbc/hz、比adf4153的性能改善了3 db。
ADI推出4 GHz PLL频率合成器提供领先相位噪声性能: 相位噪声性能的PLL频率合成器ADF4153A PLL频率合成器是广泛应用的4 GHz ADF4153小数N分频PLL的升级版，在各种应用中均具有更出色的积分相位噪声，这些应用包括：通信基础设施、脉冲多普勒和
