优势和特点
- ADF4210: 550 MHz/1.2 GHz
- ADF4211: 550 MHz/2.0 GHz
- ADF4212: 1.0 GHz/2.7 GHz
- ADF4213: 1.0 GHz/3 GHz
- 2.7 V至5.5 V电源供电
- 独立的电荷泵电源(V(P))可在3 V系统中提供扩展的调谐电压
- 可编程双模预分频器RF和IF：8/9、16/17、32/33、64/65
- 可编程电荷泵电流
- 三线式串行接口
- 模拟和数字锁定检测
- 快速锁定模式
- 省电模式
产品详情

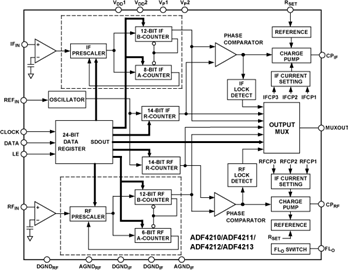

ADF4210/ADF4211/ADF4212/ADF4213均为双通道频率合成器，可以用来在无线接收机和发射机的上变频和下变频部分实现本振。这些器件可以为射频(RF)和中频(IF)部分提供LO。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（12位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，15位参考分频器（R分频器）允许PFD输入端的REF(IN)频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。所有片内寄存器均通过简单的三线式接口进行控制。这些器件采用3V (±10%)或5 V (±10%)电源供电，不用时可以关断。
