产品详情

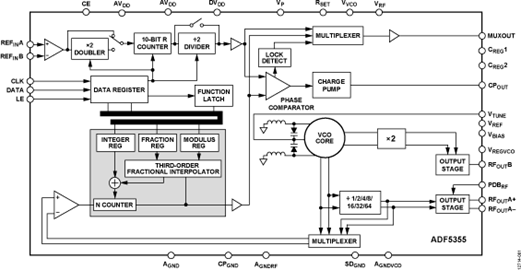

ADF5355结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。 该微波宽带VCO设计允许在一个射频(RF)输出实现6.8 GHz至13.6 GHz的工作频率。 其他频率输出的一系列分频器可实现54 MHz至6,800 MHz的工作频率。

ADF5355具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。 此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。 对于要求隔离的应用，RF输出级可以实现静音。 静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF5355采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF5355还内置硬件和软件省电模式。

应用

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 点到点/点到多点微波链路
• 卫星/V-SAT
• 测试设备/仪器仪表
• 时钟产生
