ADF7020-1

高性能ISM频段FSK/ASK收发器IC

ADF7020-1产品信息:

概览

优势和特点

  • 低功耗、低中频收发器
  • 频段
    • 135 MHz至650 MHz、直接输出
    • 80 MHz至325 MHz、2分频模式
  • 支持数据速率:
    • FSK: 0.15 kbps 至 200 kbps
    • ASK:0.15 kbps 至 64 kbps
    • 电源电压:2.3 V至3.6 V
    • 可编程输出功率
      • -20 dBm至+13 dBm(63步)
    • 接收机灵敏度
      • -119 dBm(1 kbps、FSK、315 MHz)
      • -114 dBm(9.6 kbps、FSK、315 MHz)
      • -111.8 dBm(9.6 kbps、ASK、315 MHz)
    • 低功耗
      • 接收模式17.6 mA
      • 发射模式21 mA(10 dBm输出)
  • 片内集成VCO和小数N分频PLL
  • 片内集成7位ADC和温度传感器
  • 全自动频率控制环路(AFC)补偿容差较低的晶振
  • 数字RSSI
  • 集成TRx开关
  • 关断模式下泄漏电流小于1 µA

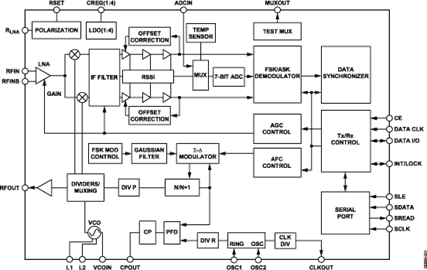

产品详情

ADF7020-1是一款低功耗、高度集成的FSK/ GFSK/ ASK/ OOK/ GOOK收发器,设计用于低UHF和VHF频段。ADF7020-1采用外部VCO电感,用户可将工作频率设置为135 MHz和650 MHz之间的任意值。利用2分频电路,用户可以在低至80 MHz的频率下运行该器件。VCO典型范围约为工作频率的10%。ADF7020-1只需少量外部分立器件便可构建一个完整的收发器,因此非常适合对价格和电路板面积敏感的应用。

发射部分包含一个VCO和一个输出频率分辨率<1 ppm的低噪声小数N分频PLL。通过快速变频PLL,ADF7020-1可应用于跳频扩频(FHSS)系统。VCO采用两倍基频工作,减少杂散发射和频率牵引问题。

发射机输出功率可在-20 dBm到+13 dBm之间以63个步长精度进行编程设置。收发器射频频率、通道间隔和调制都可以利用简单的三线式接口来编程。该器件采用2.3 V至3.6 V电源供电,支持关断功能

接收机采用低中频架构(200 kHz),不仅功耗最低、外部元件数最少,而且可避免低频时的干扰问题。ADF7020-1支持各种可编程特性,包括接收的线性度、灵敏度和中频带宽,用户可根据具体应用在接收机灵敏度和选择度与功耗之间进行取舍。接收机还拥有正在申请专利的自动频率控制(AFC)环路,允许PLL补偿输入信号中的频率误差。

片内ADC提供集成温度传感器、外部模拟输入、电池电压或RSSI信号的回读,因而在某些应用中可减少ADC开销。在-40°C至+85°C的全工作温度范围内,温度传感器精确至±10°C。在室温下进行单点校准,并将结果存储在存储器中,可提高此精度。

应用
  • 低成本无线数据传输
  • 无线医疗应用
  • 远程控制/安全系统
  • 无线计量
  • 遥控门锁系统
  • 家庭自动化
  • 过程和楼宇控制
