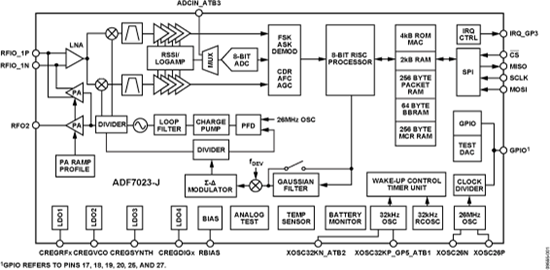

发射RF频率合成器包含一个VCO和一个输出通道频率分辨率为400 Hz的低噪声小数N分频锁相环(PLL)。VCO的工作频率为基频的两倍，可减少杂散发射。接收和发射频率合成器的带宽自动独立配置，以实现优质的相位噪声、调制质量和建立时间。发射机输出功率可以在-20 dBm至+13.5 dBm范围内进行编程，自动PA斜坡能力可满足瞬时杂散性能要求。该器件同时拥有单端PA和差分PA，支持发射天线分集。
接收机具有极佳的线性度，最大增益和最小增益时的IP3分别为-12.2 dBm和-11.5 dBm，IP2分别为18.5 dBm和27 dBm。±2 MHz偏移时，接收机抗干扰性能为66 dB，±10 MHz偏移时为74 dB。因此，该器件对高频谱噪声环境中的干扰信号具有极强的抗扰能力。接收机采用新颖的高速AFC环路，PLL能够发现并校正所恢复的数据包中的任何RF频率误差。将镜像抑制校准固件模块下载到程序RAM后，便可以使用镜像抑制校准方案（正在申请专利）。该算法不需要使用外部RF源，启动后也不需要用户干预。校准结果可以存储在非易失性存储器中，供收发器后续上电使用。
欲了解更多信息，请参考数据手册。
应用
下面是 [ADF7023-J高性能GMSK收发器应用电路]的电路图 ADF7023-J是非常低功耗高性能高度集成的2FSK/GFSK/MSK/GMSK收发器,工作频率从902MHz到958MHz,支持的数据速率从ADF7023-J主要用在智能表,IEEE 802.15
【用 途】 收发器【性能 参数】 采用5mm×5mm、32引脚LFCSP封装，1.8 V至3.6 V电源供电。是一款低功耗高性能高度集成的2FSK/GFSK/MSK/gmsk收发器，工作频率从902MHz到958MHz，支持的数据速率从1kbps到300kbps，发送RF合成器包括VCO和低噪音
