ADF7023 数据手册-pdf中文资料-产品介绍及应用电路

ADF7023产品信息：

概览

优势和特点
产品详情

优势和特点

超低功耗、高性能收发器
工作频段
862 MHz至928 MHz
431 MHz至464 MHz
支持的数据速率：1 kbps至300 kbps
电源电压范围：2.2 V至3.6 V
单端和差分PA

中频带宽可编程的低中频接收机：
100 kHz、150 kHz、200 kHz、300 kHz
接收机灵敏度(BER)
-116 dBm（1.0 kbps，2FSK、GFSK）
-107.5 dBm（38.4 kbps，2FSK、GFSK）
-102.5 dBm（150 kbps，GFSK、GMSK）
-100 dBm（300 kbps，GFSK、GMS）
-104 dBm（19.2 kbps，OOK）
极低功耗
RF输出功率范围：-20 dBm至+13.5 dBm（单端PA）
欲了解更多特性，请参考数据手册

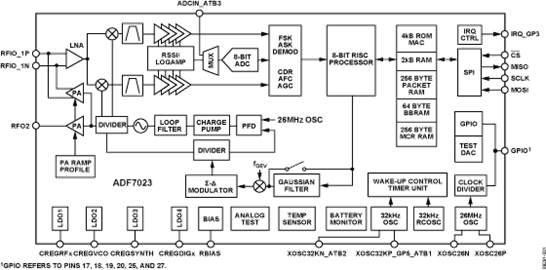

产品详情

ADF7023是一款工作在862 MHz至931 MHz和431 MHz至464 MHz频段的极低功耗、高集成度2FSK/GFSK/OOK/MSK/GMSK收发器，这些频段覆盖免许可的433MHz、868MHz和915MHz ISM频段。它适合欧洲ETSI EN300-220、北美FCC (Part 15)、中国短程无线监管标准或其它类似地区标准下的电路应用。支持1 kbps至300 kbps的数据速率。

发射RF频率合成器包含一个VCO和一个输出通道频率分辨率为400 Hz的低噪声小数N分频锁相环(PLL)。VCO的工作频率为基频的2倍或4倍，可减少杂散发射。接收和发射频率合成器的带宽自动独立配置，以实现优质的相位噪声、调制质量和建立时间。发射机输出功率可以在-20 dBm至+13.5 dBm范围内进行编程，自动PA斜坡能力可满足瞬时杂散性能要求。该器件同时拥有单端PA和差分PA，支持发射天线分集。

接收机具有极佳的线性度，最大增益和最小增益时的IP3分别为-12.2 dBm和-11.5 dBm，IP2分别为18.5 dBm和27 dBm。±2 MHz偏移时，接收机抗干扰性能为66 dB，±10 MHz偏移时为74 dB。因此，该器件对高频谱噪声环境中的干扰信号具有极强的抗扰能力。接收机采用新颖的高速自动频率控制(AFC)环路，PLL能够发现并校正所恢复的数据包中的任何RF频率误差。

通过程序下载可以获得图像抑制校准方案，其专利正在审批中。该算法不需要使用外部RF源，启动后也不需要用户干预。校准结果可以存储在非易失性存储器中，供收发器后续上电使用。

欲了解更多信息，请参考数据手册。

应用

智能计量

IEEE 802.15.4g

无线MBUS

过程和楼宇控制

家庭自动化

无线传感器网络(WSN)

无线医疗保健
