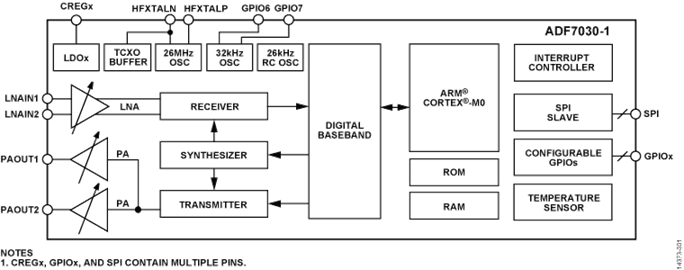

ADF7030-1是一款完全集成的无线电收发器，以极低功耗实现高性能。该器件非常适合要求长距离、网络鲁棒性和长电池续航时间的应用。它适合在ISM、SRD以及169.4 MHz至169.6 MHz、426 MHz至470 MHz和863 MHz至960 MHz许可频段范围内工作的应用。它对IEEE802.15.4g等基于标准的协议提供广泛支持，同时还灵活地支持众多专有协议。
高度可配置的低中频(IF)接收器支持2.6 kHz至406 kHz范围内的各种接收器信道带宽。因此ADF7030-1支持超窄带、窄带和宽带通道间隔。
ADF7030-1具有两个独立的PA，分别支持-20 dBm至+13 dBm和-20 dBm至+17 dBm的输出功率范围。PA支持对功率进行超精细调整，步长分辨率为0.1 dB。PA输出功率在温度和电压范围内非常稳定。PA具备自动功率斜坡控制功能，可限制频谱杂散以满足法规标准。
ADF7030-1片上集成ARM Cortex -M0处理器，可执行无线电控制、无线电校准和数据包管理。由于ADF7030-1集成典型通信协议堆栈的低层，因此Cortex-M0可减轻主机处理器的处理负担。这个内部处理器还能下载和执行ADI提供的固件模块，这些模块可扩展ADF7030-1的功能。
ADF7030-1有两种数据包模式：通用数据包模式和IEEE802.15.4g模式。在通用数据包模式下，数据包格式极为灵活，并且完全可编程，从而确保能与专有的数据包格式兼容。在IEEE802.15.4g数据包模式下，该数据包格式符合IEEE802.15.4g标准。此外，根据IEEE802.15.4g标准，还支持FEC。
ADF7030-1的电源电压范围为2.2 V至3.6 V，Tx和Rx模式下的功耗都非常低，因此电池供电型系统能够长时间工作。超低功耗深度睡眠模式实现10 nA的典型电流，同时会保留配置内存。
只需少量外部分立元件和主机处理器（通常为微控制器），便可构建一个完整的无线解决方案。主机处理器可使用简单的指令协议通过标准4线式SPI接口配置ADF7030-1。通过单字节命令就能使无线电在不同状态之间跃迁，或者执行无线电功能。
ADF7030-1提供6 mm × 6 mm 40引脚LFCSP和7 mm × 7 mm 48引脚LQFP两种封装。这两种封装都使用NiPdAu镀层，以弥补高湿度应用中的银迁移影响。ADF7030-1的工作温度范围为-40°C至+85°C。
如“典型性能参数”部分中的图13至19、图30、图42、图60、图61和图75所示，PA_COARSE是一个可编程值，用于粗调PA输出功率。此值的编程范围对于PA1是1到6，对于PA2是1到10。PA_FINE是一个可编程值，用于精调PA输出功率。此值的编程范围对于PA1和PA2都是3到127。PA_MICRO是一个可编程值，用于微调PA输出功率（通常<0.1 dB）。此值的编程范围对于PA1和PA2都是1到31。PAOLDO_VOUT_CON是一个可编程值，用于配置为PA提供偏置的内部LDO电压。有关这些位设置的更多信息，请参阅ADF7030-1软件参考手册，该手册是该器件的详细编程指南。
