首页>IC索引

ADG1309

4通道±15 V/+12 V多路复用器

ADG1309产品信息:

概览

优势和特点

  • 电源电压范围:33 V
  • 导通电阻:130 欧姆
  • 额定电源电压:±15 V/+12 V
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 先开后合式开关动作
  • 16引脚TSSOP和16引脚SOIC_N封装
  • ADG508A/ADG509A的升级产品

产品详情

ADG1308和ADG1309均为单芯片模拟多路复用器,分别内置8个单通道和4个差分通道。ADG1308根据3位二进制地址线A0、A1和A2所确定的地址,将8路输入之一切换至公共输出。ADG1309根据2位二进制地址线A0和A1所确定的地址,将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入,用来使能或禁用器件。禁用时,所有通道均关断。

当这些开关接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,等于电源电压的信号电平被阻止。所有开关均为先开后合式,适合多路复用器应用。设计本身具有低电荷注入特性,当切换数字输入时,可实现较小的瞬变。

较快的开关速度及高信号带宽,使之适合视频信号切换应用。CMOS结构可确保功耗极低,因而该器件非常适合便携式电池供电仪表。


应用
  • 音频和视频路由
  • 测试设备
  • 数据采集系统
  • 电池供电系统
  • 通信系统
  • 信号路由
  • ADG1309数据手册:

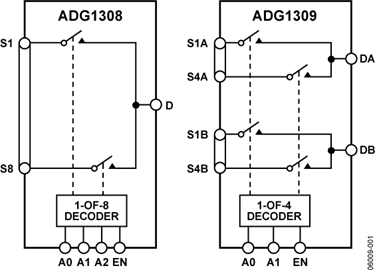

    ADG1309引脚功能、电路图:
