ADG3248

2.5 V/3.3 V、2:1多路复用器/解复用器总线开关

ADG3248产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 开关传播延迟：225 ps
  • 端口之间采用4.5 欧姆开关连接
  • 数据速率：1.244 Gbps
  • 2.5 V/3.3 V 电源供电
  • 电平转换
    3.3 V至 2.5 V
    2.5 V t至1.8 V
  • 小信号带宽：610 MHz
  • 6引脚SC70封装

产品详情

ADG3248是一款2.5 V或3.3 V、高性能2:1多路复用器/解复用器，采用低压CMOS工艺制造，具有低功耗、高开关速度和极低导通电阻特性。低导通电阻特性使输入可以与输出相连，而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

接通时，ADG3248的各开关在两个方向的导电性能相同。该器件为先开后合式，可防止切换通道时发生瞬时短路。

ADG3248采用6引脚小型SC70封装。

产品聚焦

  1. 3.3 V或2.5 V电源供电。
  2. 极低开关传播延迟。
  3. 4.5 欧姆 开关将输入与输出相连。
  4. 小型SC70封装。

应用

  • 3.3 V至2.5 V电压转换
  • 2.5 V 至1.8 V电压转换
  • 总线开关
  • 扩展插口
  • 存储开关
  • 模拟开关应用

    • 数据手册, Rev. A, 10/07

    ADG3248数据手册：

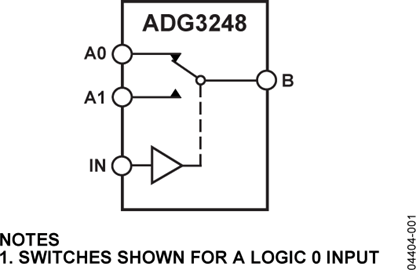

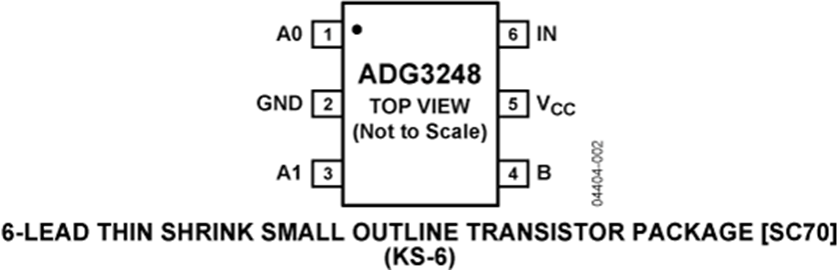

    ADG3248引脚功能、电路图：

    ADG3248解复用器总线开关

    ADG3248多路复用/解复用器总线开关电路的基本特性： 1) 225ps传播延迟通过开关； 2) 4.5Ω开关连接在端口之间； 3) 数据传输率为1.244Gbit/s； 4) 2.5V
