ADG444

LC2MOS四通道单刀单掷开关

ADG444产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 最大额定电源电压：44 V
  • 模拟信号范围：V(SS)至 V(DD)
  • 低导通电阻：< 70 欧姆
  • 低导通电阻差 得尔塔R(ON)：9 欧姆（最大值）
  • 低导通电阻匹配 R(ON) ：3 欧姆（最大值）
  • 低功耗
  • 快速开关时间
    接通时间t(on) < 110 ns
    断开时间t(off) < 60 ns
  • 低泄漏电流：3 nA（最大值）
  • 低电荷注入：6 pC（最大值）
  • 先开后合式开关动作
  • 防闩锁“A”级选项

产品详情

ADG444是一款单芯片CMOS器件，内置四个独立可选的开关。它采用增强型LC(2)MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。

ADG444开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。

ADG444数据手册：

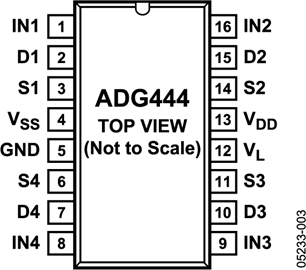

ADG444引脚功能、电路图：

ADG444

【用　途】 【性能 参数】【互换 兼容】
