产品详情

ADG5298是一款防闩锁、单芯片、互补金属氧化物半导体(CMOS)模拟多路复用器，工作温度最高可达210°C。根据3位二进制地址线A0、A1和A2所确定的地址，ADG5298将八路输入之一切换至公共输出。

其提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。这款开关具有超低电容和电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。

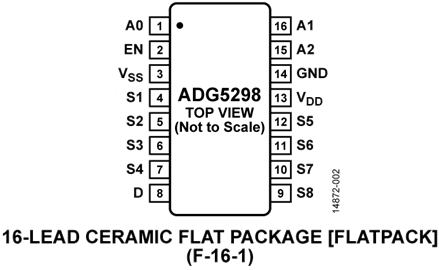

当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。这种多路复用器采用16引脚陶瓷扁平封装(FLATPACK)和带有反向形成的翼形引脚的16引脚陶瓷扁平封装(FLATPACK_RF)。这两款封装均针对极端温度下的稳定性而设计，在最大额定温度下可工作1000小时。

ADG5298属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温产品选型表及相关认证数据，请访问 www. .com/hightemp 。

产品特色

1. 沟槽隔离可防止闩锁并将寄生泄露降至低点。
   电介质沟道将P通道与N通道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
2. 实现了JESD78D II类额定值。
   vADG5298器件的限流为±500 mA，在最大温度(210°C)下具有10 ms脉冲。
3. 0.2 pC电荷注入。
4. 双电源供电。
   对于双极性模拟信号应用，ADG5298可以采用高达±22 V的双电源供电。
5. 单电源供电。
   对于单极性模拟信号应用，ADG5298可以采用最高40 V的单电源供电。
6. 3 V逻辑兼容数字输入。
   V(INH) = 2.0 V，V(INL) = 0.8 V。
7. 无需V(L)逻辑电源。

应用

• 井下钻探和仪器仪表
• 航空电子
• 重工业
• 高温环境
