ADG5401F

故障保护,6 欧姆 RON带 0.6 k欧姆 反馈通道的 SPST 开关

ADG5401F产品信息:

概览

优势和特点

  • 3x2 mm LFCSP 模拟 I/O 保护和检测解决方案
    • S SFB 引脚上的过压保护电压高达 ±60 V
    • S SFB 引脚上的掉电保护电压高达 ±60 V
    • 集成 0.6 k欧姆 次级反馈通道
  • 在所有条件下都具有已知的输出
    • 用户启用的电源开启条件将源极拉至 0 V
    • 无需数字输入即可获知状态
  • 闩锁免疫
  • 用于测量通道和反馈通道的优化电阻
    • 信号通道上的典型低导通电阻为 6 欧姆
    • 超扁平信号通道上的导通电阻
  • 3 mm × 2 mm LFCS
  • V(SS) 至 V(DD) -2 V 信号范围
    • 全定工作电压为 ±15 V、 ±20 V、+12 V 和 +36 V
    • ±5 V 到 ±22 V 双电源供电
    • 8 V 到 44 V 单电源供电

产品详情

ADG5401F 主通道开关是 SPST,低导通电阻开关,在源引脚(S 和 SFB)上具有过压保护,掉电保护和过哎呀检测功能。ADG5401F 还具有受保护的次级反馈通道,可用于数模转换器 (DAC) 或放大器输出。

当没有电源时,开关保持关闭状态,开关输入为高阻抗。

上电时,如果 S 引脚上的模拟输入信号电平超过 V(DD) 或 V(SS) 的值达到阈值电压 (V(T)) 则该开关将关闭,漏极开路 FF 引脚下降到逻辑低电平,并接通 D 和 DFB 之间的通路,以防止放大器输出端出现开环问题。在通电和断电条件下,相对接地电压高达 +60 V 或 -60 V 的输入信号电平都将被屏蔽。可选择的 POC 引脚功能允许受保护的开关端子 S 被连接至 GND 以最小化输出端上的毛刺。该开关通过逻辑 1 输入进行接通,并在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

产品聚焦

  • 源极引脚具有高于电源轨的电压保护,在有电和无电状态下均可高达 -60 V 和 +60 V。
  • 使用数字输出进行的过压检测会指示开关的工作状态。
  • 沟槽隔离功能可防止发生闩锁效应。
  • ADG5401F 可在 ±5 V 至 ±22 V 下的双电源供电情况下工作,或者在 +8 V 至 +44 V 下的单电源供电情况下工作。
  • 仅限于负沟道金属氧化物半导体 (NMOS) 的架构需要向 V(DD) 提供 2 V 的裕量,并提供低 R(ON) 和超平坦 R(ON) 在 V(SS) 至 V(DD) - 5 V 的信号范围内。

应用

  • DAC 输出保护
  • 放大器输出保护
  • 模拟输出模块
  • 远程控制/分布式控制系统
  • 数据采集
  • 仪器仪表

ADG5401F数据手册:

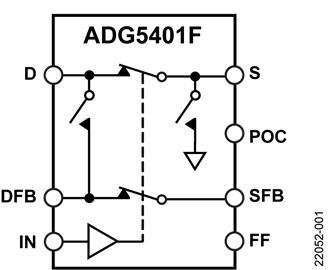

ADG5401F引脚功能、电路图:
