优势和特点
- 防闩锁
- 8 kV HBM ESD额定值
- 低导通电阻：13.5 欧姆
- ±9 V至±22 V双电源供电
- 9 V至40 V单电源供电
- 最大额定电源电压：48 V
- 额定电压范围：±15 V、±20 V、+12V和+36V
- V(SS)< 至V(DD)<模拟信号范围
- 通过汽车应用认证
ADG5408-EP 支持防务和航空航天应用（AQEC标准）- 下载 ADG5408-EP数据手册 (pdf)
- 军用温度范围：-55°C至+125°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/16607 DSCC图纸号
产品详情

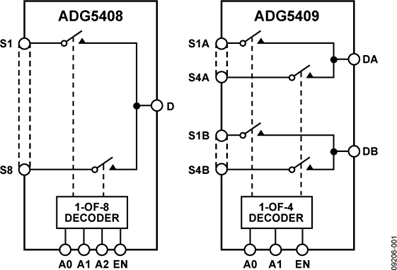

ADG5408/ADG5409均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG5408根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG5409根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。
两款器件均提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。同时高开关速度使这些器件适合视频信号切换应用。
当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。
ADG5408/ADG5409没有VL引脚；相反，逻辑电源由片内电压发生器在内部产生。
产品聚焦
- 沟槽隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
- 低导通电阻 R(ON)。
- 双电源供电。对于双极性模拟信号应用，ADG5408/ADG5409可以采用高达±22 V的双电源供电。
- 单电源供电。对于双极性模拟信号应用，ADG5408/ADG5409可以采用最高40V的单轨电源供电。
- 3 V逻辑兼容数字输入：V(INH) = 2.0 V, V(INL) = 0.8 V.
- 无需 V(L) 逻辑电源。
应用
- 继电器替代方案
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
