产品详情

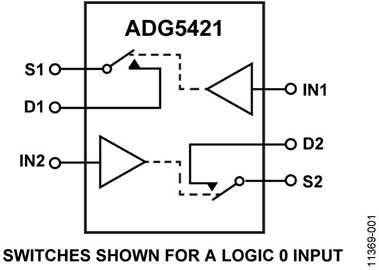

ADG5421是一款单芯片工业用CMOS模拟开关，内置两个独立的防闩锁单刀单掷(SPST)开关。 接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在断开条件下，达到电源电压的信号电平被阻止。 在逻辑1输入情况下，ADG5421两个开关都接通。

这些开关具有超低导通电阻和导通电阻平坦度，对于低失真性能至关重要的数据采集和增益切换的应用堪称理想解决方案。 防闩锁结构以及高ESD额定值使这些开关在恶劣环境下具有更佳的稳定性。

产品特色

1. 沟道隔离可防止闩锁。 电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
2. 低导通电阻R(ON)。
3. 双电源供电。 对于双极性模拟信号应用，ADG5421可以采用高达±22 V的双电源供电。
4. 单电源供电。 对于单极性模拟信号应用，ADG5421可以采用高达40 V的单轨电源供电。
5. 3 V逻辑兼容数字输入： V(INH) = 2.0 V，V(INL) = 0.8 V。
6. 无需V(L)逻辑电源。
7. 提供10引脚MSOP封装。

应用

• 高压信号路由
• 自动测试设备
• 模拟前端电路
• 精密数据采集系统
• 工业仪器仪表
• 放大器增益选择
• 继电器替代方案
