产品详情

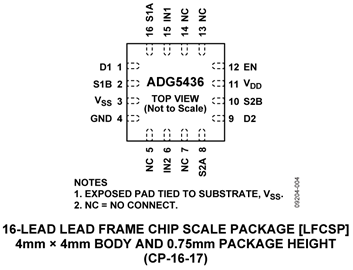

ADG5436是一款单芯片CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。LFCSP封装产品提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。两个开关均为先开后合式，适合多路复用器应用。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

产品聚焦

• 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
• 低导通电阻 R(ON)。
• 双电源供电。对于双极性模拟信号应用，ADG5436可以采用最高±22 V的双电源供电。
• 单电源供电。对于单极性模拟信号应用，ADG5436可以采用最高40V的单轨电源供电。
• 3 V 逻辑兼容数字输入： V(INH) = 2.0 V, V(INL) = 0.8 V.
• 无需 V(L) 逻辑电源。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统
