ADG5462F产品信息：

概览

优势和特点
产品详情

优势和特点

用户定义的副电源可设置过压电平

过压保护最高可达-55 V和+55 V
掉电保护可达-55 V和+55 V
源极引脚有过压检测保护
最小副电源电平： 4.5 V单电源
中断标志指示故障状态

低导通电阻：10 欧姆典型值
导通电阻平坦度：0.5 欧姆最大值

人体模型(HBM) ESD额定值：4 kV
大部分条件下都具有防闩锁特性
模拟信号范围：V(SS) 至 V(DD)

±5 V至±22 V双电源供电
8 V至44 V单电源供电
额定电源电压范围：±15 V、±20 V、+12 V和+36 V

产品详情

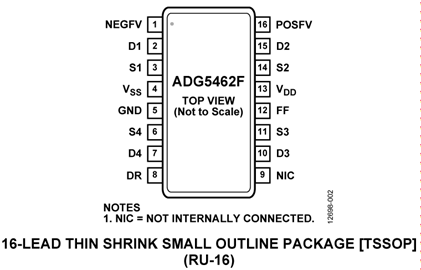

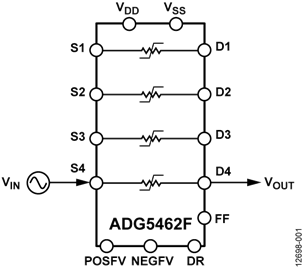

ADG5462F集成四条带过压保护的通道。通道保护器与信号路径串联，保护敏感器件不受该路径上过压故障的影响。无论是否通电，通道保护器都能防止过压，非常适合用于无法保证电源时序始终正确的应用。主电源电压定义导通电阻曲线，副电源电压定义启动过压保护的电压电平。

没有电源时，通道保持关断状态，通道输入处于高阻态。正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过正故障电压(POSFV)或负故障电压(NEGFV)，并且超出幅度达到阈值电压 (V(T))，则该通道关断，且该Sx引脚变为高阻抗。如果拉低DR引脚，则漏极引脚 (Dx)拉至已被超出的副电源电压。各DR电压电平的输出曲线如图1所示。无论有无供电，相对于地达到-55 V或+55 V的输入信号电平都会被阻塞。

这些开关具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和仪表应用，这些器件堪称理想解决方案。

产品特色

源极引脚具有过压保护功能，可以耐受高于副供电轨（POSFV和NEGFV），达到-55 V和+55 V的电压。
在无电状态下，保护源极引脚(Sx)免受-55 V至+55 V电压的影响。
过压检测提供数字输出，指示通道的工作状态。
沟道隔离可防止闩锁。
针对低导通电阻和导通电阻平坦度而优化。
ADG5462F既可采用±5 V至±22 V的双电源供电，也可采用8 V至44 V的单电源供电。

应用

模拟输入/输出模块
过程控制/分布式控制系统
数据采集
仪器仪表
航空电子
自动测试设备
通信系统
