产品详情

ADG658和ADG659均为低压CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG658根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入(S1-S8)之一切换至公共输出D。ADG659根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些器件采用改良工艺设计，具有低功耗和高开关速度特性。这些器件可用作多路复用器或解复用器，具有出色的性能，输入范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入的逻辑阈值为0.8 V至2.4 V，确保采用+5 V单电源或±5 V双电源供电时能够保证TTL/CMOS的逻辑兼容性。

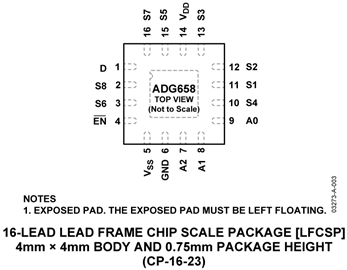

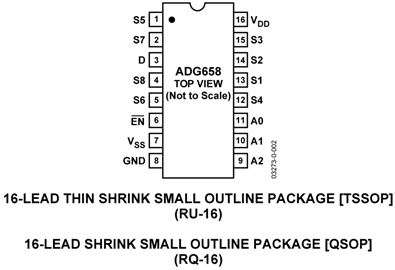

ADG658和ADG659提供16引脚TSSOP/QSOP和16引脚4 mm × 4 mm LFCSP两种封装。

产品特色

1. 单电源和双电源供电。ADG658和ADG659具有高性能，保证额定电源电压为±5 V、+5 V和+3 V。
2. 汽车应用温度范围：-40°C至+125°C。
3. 低功耗，典型值<0.1 μW。
4. 16引脚4 mm × 4 mm LFCSP封装、16引脚TSSOP封装和16引脚QSOP封装。

应用

• 汽车应用
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 通信系统
• 音频和视频信号路由
• 继电器替代方案
• 采样保持系统
• 工业控制系统
