产品详情

ADG701L /ADG702L 是单片 CMOS SPST 开关。这些开关采用先进的亚微米工艺进行设计，提供低功耗，另外还具有高开关速度、低导通电阻和低漏电流。此外，还可实现大于 200 MHz 的 -3 dB 带宽。

ADG701L/ADG702L 可使用单个 1.8 V 至 5.5 V 电源运行，因此适用于电池供电的仪表，并适合与 ADI 公司的新一代 DAC 和 ADC 配合使用。

图 1 和图 2 显示了在逻辑输入为 1 的情况下，ADG701L 的开关闭合，而 ADG702L 的开关断开。在接通时，各个开关在两个方向上具有同等的良好传导性能。

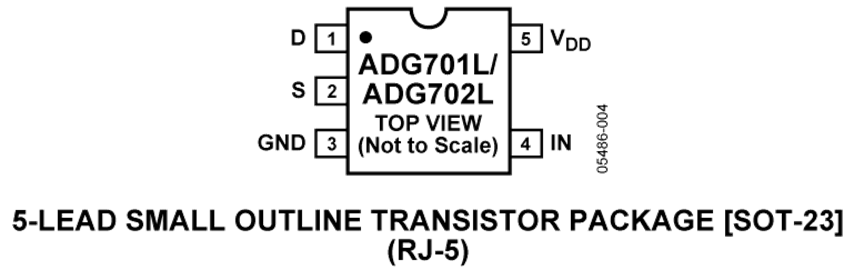

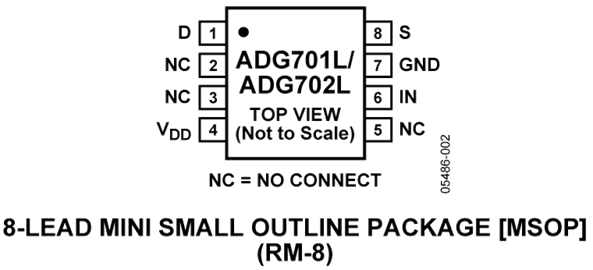

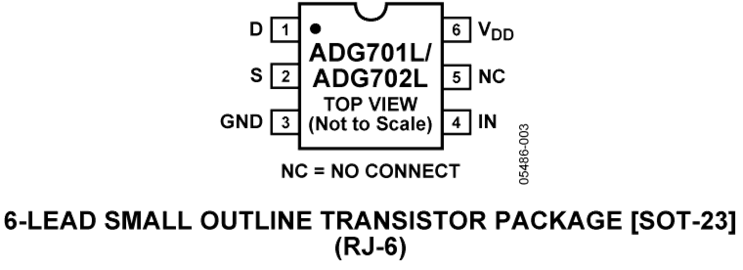

ADG701L/ADG702L 可采用 5 引脚 SOT-23、6 引脚 SOT-23 和 8 引脚 MSOP 封装。

产品特色

1. 1.8 V 至 5.5 V 单电源供电。ADG701L/ADG702L 提供高性能，包括低导通电阻和快速开关时间。ADG701L/ADG702L 完全适应并保证可使用 3 V 和 5 V 电源轨运行。
2. 极低的 R(ON)（5 V 时最大 3 欧姆，3 V 时最大 5 欧姆）。以 1.8 V 运行时，整个温度范围内的导通电阻 (R(ON)) 通常为 40 欧姆。
3. 导通电阻平坦度 R(FLAT(ON))（最大 1 欧姆）。
4. -3 dB 带宽 > 200 MHz。
5. 低功耗。CMOS 构造可确保低功耗。
6. 快速 t(ON)/t(OFF)。

应用

• 电池供电系统
• 通信系统
• 采样保持系统
• 音频信号路由
• 视频切换
• 机械舌簧继电器替代方案
