优势和特点
- 单电源：1.8 V至5.5 V
- 导通电阻：5欧姆（典型值）
- 导通电阻平坦度：0.75 欧姆（典型值）
- 汽车应用温度范围:
-40°C至+125°C - -3 dB带宽：> 200 MHz
- 轨到轨工作
- 小型6引脚SC70封装
- 快速开关时间
接通时间t(ON) = 12 ns
断开时间t(OFF) = 6 ns - 典型功耗：<0.01 μW
- TTL/CMOS兼容型
产品详情

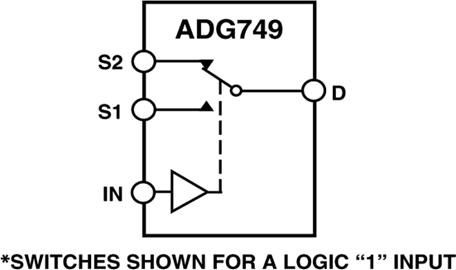

ADG749是一款单芯片CMOS单刀双掷（SPDT）开关。它采用亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，
ADG749可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合 Devices, Inc.（简称ADI）的新一代DAC和ADC使用。
接通时，ADG749的各开关在两个方向的导电性能相同。该器件为先开后合式开关。
由于采用先进的亚微米工艺，-3 dB带宽可以达到200 MHz以上。
ADG749采用6引脚SC70封装。
产品聚焦
- 1.8 V至5.5 V单电源供电。ADG749具有高性能、低导通电阻和快速开关时间，在 3 V和5 V供电时保证额定性能。.
- 压为1.8 V时，整个温度范围内R(ON)典型值为40 欧姆。
- 汽车应用温度范围：-40°C至+125°C。
- 导通电阻平坦度(R(FLAT(ON))) ：0.75 欧姆（典型值）.
- -3 dB带宽大于200 MHz。
- 低功耗，CMOS结构可确保功耗较低。
- . 快速接通时间 t(ON)/断开时间t(OFF).
- 小型6引脚SC70封装。
应用
- 电池供电系统
- 通信系统
- 采样保持系统
- 音频信号路由
- 视频开关
- 机械式舌簧继电器的替代产品
