优势和特点
- 吸收式开关
- 允许用户传递高达0.5 V的直流信号，无需使用隔直电容
- 工作频率范围：0 Hz至4.5 GHz (-3 dB)
40 dB关断隔离（典型值，1 GHz）
0.8 dB插入损耗（典型值，1 GHz）
17 dBm P1dB（典型值，1 GHz） - 提供3 mm × 3 mm、8引脚MSOP和8引脚LFCSP封装
- 功耗：<1 μA
- CMOS/LVTTL控制逻辑
- 额定电压范围：1.65 V至2.75 V
ADG901-EP支持防务和航空航天应用（AQEC标准）- 下载ADG901-EP数据手册(pdf)
- 军用温度范围：-55°C至+125°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/16613 DSCC图纸号
产品详情

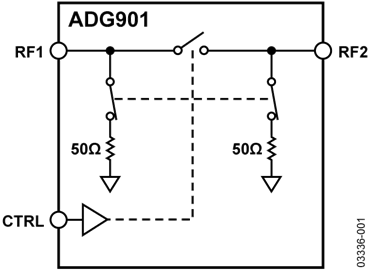

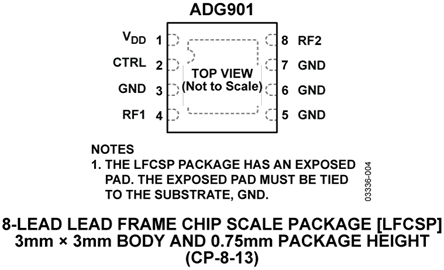

ADG901/ADG902是采用互补金属氧化物半导体(CMOS)工艺制成、具有高隔离和低插入损耗特点并且频率达1 GHz的宽带开关。ADG901是一款具有50 欧姆端接分流引脚的吸收式（匹配）开关，而ADG902则是一款反射式开关。这些器件设计为在DC至1 GHz频率范围内具有高隔离特性。这些开关允许用户传递高达0.5 V的直流信号，无需使用隔直电容。它们集成了板载CMOS控制逻辑，从而无需外部控制电路。控制输入均兼容CMOS和LVTTL。这些CMOS器件具有低功耗特性，使其非常适合无线应用和通用高频开关。
产品聚焦1. 40 dB关断隔离(1 GHz)
2. 0.8 dB插入损耗(1 GHz)
3. 17 dBm P1dB (1 GHz)
应用- 无线通信
- 通用RF开关
- 双频段应用
- 高速滤波器选择
- 数字收发器前端开关
- IF开关
- 调谐器模块
- 天线分集切换列表
