ADIS16210产品信息：

概览

优势和特点
产品详情

优势和特点

三轴数字倾角计系统
-- 测量范围：±180°（滚动轴和俯仰轴）
-- 测量范围：±90°（重力轴）
-- 相对精度：±0.1°
三轴数字加速度计
-- 测量范围：±1.7 g
-- 高精度
-- 轴间对准：±0.05°
数字内部温度测量

数字内部电源测量
可编程用户校准选项
-- 单命令、坐标系对准
-- 手动加速度计偏置校正
可编程工作和控制
-- 采样速率/滤波
-- 报警条件和指示器输出
-- 数据就绪输出
-- 通用I/O
-- 自动自测功能
欲了解更多特性，请参考数据手册

产品详情

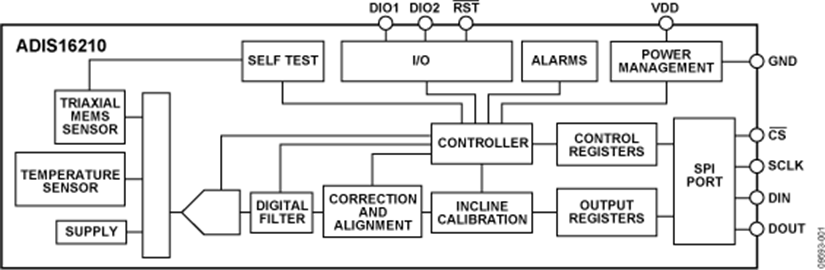

ADIS16210 i Sensor 是一种数字倾角计系统，可在±180°的全向范围内精确测量俯仰角和滚动角。该器件集成一个MEMS三轴加速度传感器、信号处理功能、用于数据收集/编程的可寻址用户寄存器和一个SPI兼容串行接口。另外，生产过程还包括特定单位校准，以便实现较佳精度性能。它还提供数字温度传感器、电源测量功能，以及系统内校准、采样速率、滤波、报警、I/O配置、电源管理的配置控制。

MEMS传感器元件与铝制内核焊接在一起，以实现牢固的平台耦合和出色的机械稳定性。内部时钟驱动数据采样系统，省去了外部时钟源。利用SPI和数据缓冲结构，可以方便地访问精密传感器数据和配置控制参数。

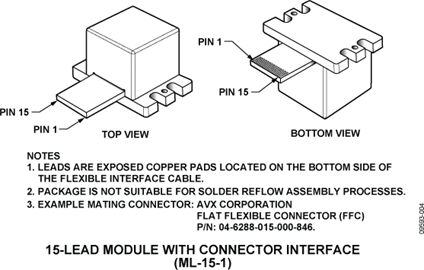

ADIS16210采用15 mm × 24 mm × 15 mm模块封装，提供安装耳片和M2尺寸的安装孔，并且配有灵活的边缘端接连接器接口。工作温度范围为-40°C至+125°C。

应用

平台控制、稳定和对准
倾斜检测、倾角计、调平
运动/位置测量
监控/报警设备（保安、医疗和安全）
导航

ADI推出ADIS16210 MEMS iSensor数字倾角计系统: Analog Devices, Inc全球领先的高性能信号处理解决方案供应商，最近正式全面推出ADIS16210 MEMS iSensor数字倾角计系统，该系统可在+/-180度的全向范围内精确测量俯仰角和滚动角ADIS16210凝聚了ADI公司的iMEMS多轴加速度计技术和信号处理经验，不仅增加了用于应用调谐和编程的可寻址用户寄存器，而且提供了一个SPI兼容串行接口。精密内核传感器经过调谐，可
ADI公司推出MEMS iSensor数字倾角计系统: ADIS16210 凝聚了 ADI 公司的 ( ) 和信号处理经验，不仅增加了用于应用调谐和编程的可寻址用户寄存器，而且提供了一个 SPI 兼容串行接口。精密内核传感器经过调谐，可以输出精确的俯仰
