ADIS16445产品信息：

概览

优势和特点
产品详情

优势和特点

三轴数字陀螺仪，提供数字范围调整
±62°/sec, ±125°/sec, ±250°/sec
轴间对准：<0.05°
三轴数字加速度计，±5 g （最小值）
自治工作和数据收集
无需外部配置命令
启动时间：175 ms
工厂校准的灵敏度、偏置和轴对准
校准温度范围： -40℃至+85℃
SPI兼容型串行接口
嵌入式温度传感器

可编程工作与控制
自动和手动偏置校正控制
Bartlett窗口、FIR长度、抽头数
数字I/O：数据就绪、报警指示、通用
状态监控报警
使能外部采样时钟输入：最高1.1 kHz
单命令自测
单电源供电：3.15 V至3.45 V
抗冲击能力：2000 g
工作温度范围：-40°C至+105°C

产品详情

ADIS16445 i Sensor 器件是一款完整的惯性系统，内置一个三轴陀螺仪和一个三轴加速度计。ADIS16445中的每个传感器都实现了业界领先的 i MEMS 技术与信号调理技术的完美结合，可提供优化的动态性能。工厂校准针对各传感器的灵敏度、偏置、对准和线性加速度（陀螺偏置）进行校准。因此，各传感器均有其自己的动态补偿公式，可提供精确的传感器测量。

与复杂且昂贵的分立设计方案相比，ADIS16445为精确的多轴惯性检测与工业系统的集成提供了简单而高效的方法。所有必需的运动测试及校准都是工厂生产过程的一部分，大大缩短了系统集成时间。严格的正交对准可简化导航系统中的惯性坐标系对准。SPI和寄存器结构针对数据收集和配置控制提供简单的接口。

ADIS16445的引脚阵列与目前使用其他ADI、IMU产品(ADIS163xx/ ADIS164xx)的系统兼容。它采用约为24.1 mm x 37.7 mm x 10.8 mm的模块封装，配有标准连接器接口。

应用

平台稳定与控制
导航
机器人

ADIS16445: 【用途应用】惯性传感器【性能参数】三轴数字陀螺仪，数字范围调整设置：±62°/s、±125°/s、±250°/s轴间对准：<0.05°三轴数字加速度计：±5 g(最小值)自治工作和数据采集无需外部配置命令启动时间：175 ms工厂校准的灵敏度、偏置和轴对准校准温度范围：?40°C至+70°CSPI兼容型串行接口集成温度传感器可编程工作与控制自动和手动偏置校正控制Bartlett
ADIS16445中文资料_参数_替代_应用: 【用　途】惯性传感器【性能参数】　　三轴数字陀螺仪，数字范围调整设置：　　±62°/s、±125°/s、±250°/s　　轴间对准：<0.05°　　三轴数字加速度计：±5 g(最小值)　　自治工作和数据采集　　无需外部配置命令　　启动时间：175 ms　　工厂校准的灵敏度、偏置和轴对准　　校准温度范围：?40°C至+70°C　　SPI兼容型串行接口　　集成温度传感器　　可编程工作

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADIS16445

ADIS16445产品信息：

概览

优势和特点

产品详情

ADIS16445数据手册：

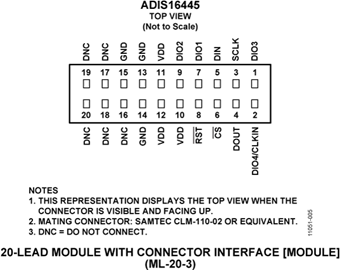

ADIS16445引脚功能、电路图：
