ADL5243产品信息：

概览

优势和特点
产品详情

优势和特点

工作频率：100 MHz至4000 MHz
数字控制VGA，配有串行和并行接口
6位、0.5 dB数字步进衰减器
增益控制范围：31.5 dB；步长精度：±0.25 dB
增益模块、DSA或(1/4) W驱动器放大器都可以为第一位
配套的 ADL5240 集成一个增益模块和DSA
增益模块放大器1
增益：19.2 dB（2140 MHz）
OIP3：40.2 dBm（2140 MHz）
P1dB：19.8 dBm（2140 MHz）
噪声系数：2.9 dB (2140 MHz)
(1/4) W驱动器放大器2
增益：14.2 dB (2140 MHz)
OIP3：41.1 dBm（2140 MHz）
P1dB：26.0 dBm（2140 MHz）
噪声系数：3.7 dB (2140 MHz)
低静态电流：175 mA

产品详情

ADL5243是一款高性能数字控制可变增益放大器，工作频率范围为100 MHz至4000 MHz。

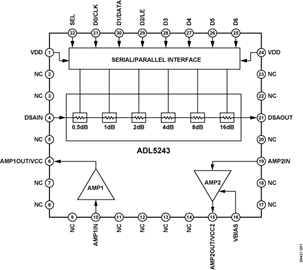

该VGA集成两个高性能放大器和一个数字步进衰减器(DSA)。放大器1 (AMP1)是一个内部匹配的增益模块放大器，增益为20 dB，放大器2 (AMP2)是一个宽带(1/4) W驱动器放大器。DSA为6位，能以0.5 dB步长和±0.25 dB步长精度提供31.5 dB增益控制范围。DSA的衰减可以通过串行或并行接口进行控制。

增益模块和DSA的输入和输出端内部匹配至50 欧姆，全部三个内置器件均独立偏置。独立偏置允许使用ADL5243的全部或部分，这样通过设计即可轻松实现重用。ADL5243的引脚排列允许将增益模块、DSA或(1/4) W驱动器放大器设置为第一位，为VGA的信号链设计提供了极大的灵活性。

ADL5243的功耗为175 mA，采用4.75 V至5.25 V单电源供电。VGA采用高效散热型32引脚5 mm × 5 mm LFCSP封装，额定工作温度范围为-40°C至+85°C。同时提供完全填充的评估板。

应用

无线基础设施
自动测试设备
射频/中频增益控制
