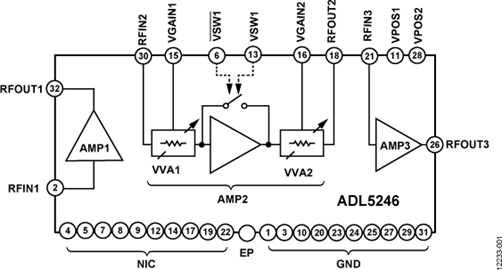

该器件集成低噪声放大器、高线性度VGA以及(1/2) W输出驱动器级。 可变衰减器网络经过优化，可在45 dB增益控制范围内提供高线性度性能。 该器件的增益通过单极性控制电压可在0 V至3.3 V范围内设置。ADL5246的输出级是一个外部调谐(1/2) W驱动放大器，允许器件针对0.6 GHz至3 GHz范围内的任意频率进行优化，平均调谐带宽为200 MHz。 VGA与最终驱动放大器之间可使用外部滤波器。 ADL5246可在3.3 V与5 V之间进行偏置，以便在性能与功耗之间达成平衡。
ADL5246采用高级GaAs工艺制造而成， 采用32引脚、RoHS兼容型5 mm × 5 mm LFCSP封装，额定工作温度范围为-40°C至+105°C。
