ADL5310是一款低成本、双通道对数放大器，可将宽动态范围内的输入电流转换为线性dB输出电压。它针对光功率测定进行了优化，适合各种光学通信系统应用，包括激光控制电路、光学开关、衰减器、放大器以及一般系统监控。该器件与增强动态范围(120 dB)的双通道AD8305相当。ADL5310内置两个独立的信号通道，各有单独可配置的传递函数常数（斜率和截距），内部偏置电路则由两个通道共用，以改善功耗和通道匹配。两个转换器集成于一个紧凑的LFCSP封装中，构成充分利用空间的高效解决方案，用于测量光学元件的增益或衰减。只需单电源供电，但也可选用双电源供电，以提高灵活性。
ADL5310采用优化的跨导线性结构，利用双极性晶体管的基极-发射极电压与集电极电流之间的精确对数关系工作，并通过精密电流进行适当调整，以补偿内在温度相关性。输入和基准电流引脚将3 nA至3 mA范围（输入与基准之间的±60 dB范围）内的吸电流提供给VSUM电位所定义的固定电压；VSUM电位在内部设置为500 mV，但也可以在外部接地，以便用于双电源供电及其它要求电压输入的应用。
adi公司近日推出adl5310，该产品使得在光通讯系统中使用多个双对数转换芯片成为可能。adl5310的电源最低可达3v，输入电流的动态范围达100db。adl5310包括两个独立配置的信号通道作为光电二极管接口。另外，内部的偏置电流用来改良功率消耗和信道匹配。adl5310简化了edfa、voa和oadm的控制环路设计，因为log运算允许使用差分信

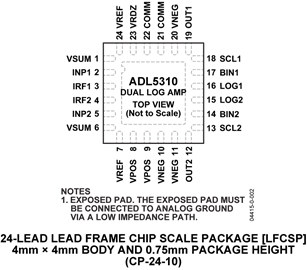

美国模拟器件公司（AnalogDevices）新推出的ADL5310双对数变换器以一颗单芯片提供两个分立对数变换器的功能性，从而为光通信系统设计工程师提供了一种代替使用多个独立对数变换器的方法。ADL5310采用低至3V的单电源供电，并且能够在100dB动态范围内转换输入电流。它采用小外形的24引脚LFCSP封装以进一步便节省印制电路板（PCB）面积。ADL5310包含两个独立的信号通道以便与光电二极管相连。这种灵活的设计允许为每个通道独立配置传
作者：洪权 林凌 李刚 ;;;;１ ADL5310的主要特点;;;; ＡＤＬ５３１０是美国ＡＤＩ公司生产的具有两个独立通道的双对数变换器。
