ADL5317 数据手册-pdf中文资料-产品介绍及应用电路

ADL5317产品信息：

概览

优势和特点
产品详情

优势和特点

精确设置雪崩光电二极管偏置电压
宽偏置范围：6 V至75 V，利用3 V兼容控制接口设置
60倍光电二极管电流（5:1比例）监控范围
线性度：0.5% (10 nA - 1 mA)，1% (5 nA - 5 mA)

过流保护和过温关断
允许使用固定高压开关，从而降低电源去耦和低通滤波要求，实现低噪声收发器设计
16引脚小型芯片级封装(LFCSP 3mm × 3mm)

产品详情

ADL5317是一款高压、宽动态范围偏置和电流监控器件，最适合与雪崩光电二极管一起使用。当提供最高80 V的稳定高压电源时，可以利用3 V兼容VSET引脚在6 V至75 V范围内设置VAPD引脚上的偏置电压。VAPD引脚提供5 nA至5 mA范围内的源电流，电流镜以5:1比例精确镜像该电流，并通过IPDM监控器输出源电流。在典型应用中，监控器输出驱动一个电流输入对数放大器，产生代表光电二极管入射光功率的输出。光电二极管阳极可以与高速跨阻放大器相连，以便提取数据流。

施加于VSET引脚的0.2 V至2.5 V信号（相对于COMM）以固定增益30放大，在VAPD引脚产生6 V至75 V偏置。ADL5317偏置控制接口的精度很高，只需简单校准便可消除温度影响，使光电二极管的雪崩倍增系数保持恒定。在整个APD偏置电压范围内，电流监控器输出IPDM均能保持其与光电二极管电流的高度线性关系。电流比5:1不随VSET和VPHV而变化。

ADL5317针对高性能和低噪声设计而开发，适合新一代光纤网络中的APD模块和系统。

ADL5317+AD8305典型应用电路说明: 基于ADL5317的APD偏压控制/光功率监测功能的核心电路如图所示。在该电路中，ADL5317处于线性工作模式。
ADL5317+AD8305典型应用电路: 基于ADL5317的APD偏压控制／光功率监测功能的核心电路如图3所示。IPDM端连接跨导线性对数运算放大器AD8305，加宽了对输入光功率的动态范围测量。
基于ADL5317的雪崩光电二极管（APD）偏压控制/光功率监测电路的设计: 1 引言目前，雪崩光电二极管(APD)作为一种高灵敏、能精确接收数据和测量光功率的光探测器件广泛应用于光纤传感、光纤通信网络中。它借助于内部强电场作用产生雪崩倍增效应，具有极高的内部增益(可达102～104量级)。然而，APD随温漂的变化严重影响其增益的稳定性．甚至引起测量精度的恶化。理论上可以证明APD的增益是其偏压V和温度T的函数，二者共同决定APD工作时的增益，而且在维持APD增益比较恒定

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADL5317

ADL5317产品信息：

概览

优势和特点

产品详情

ADL5317数据手册：

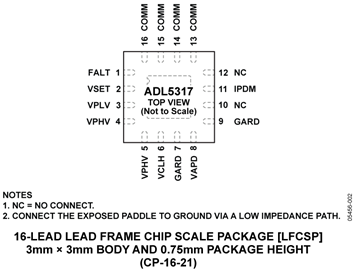

ADL5317引脚功能、电路图：
