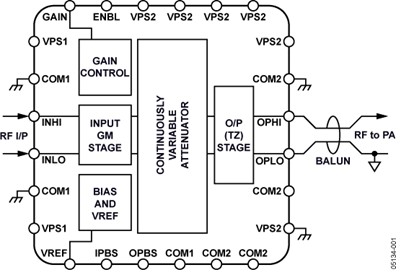

ADL5330是一款高性能电压控制可变增益放大器(VGA)/衰减器，适合频率高达3 GHz的应用。信号路径的平衡结构使失真减至较低，同时还可以降低低增益和高频下因寄生耦合引起的杂散前馈风险。虽然推荐平衡源和负载之间的操作，但单边输入可内部转换为差分形式。
从INHI到INLO的输入阻抗为50 欧姆。输出通常通过1:1巴伦耦合到50 欧姆接地负载。需4.75 V至5.25 V单电源供电。
50 欧姆输入系统将施加的电压转换为一对即使在单端源驱动也具有高线性度和良好共模抑制特性的差分电流。然后信号电流施加于专有电压控制衰减器，该衰减器在dB接口的线性控制下具有整体增益的精密定义。GAIN引脚接受0 V（最小增益）至1.4 V（全增益）的电压范围，提供20 mV/dB比例因子。
高精度宽带衰减器的输出施加于差分跨阻输出级。输出级用于设置50 欧姆差分输出阻抗并驱动OPHI和OPLO引脚。ADL5330具有关断功能。可通过ENBL引脚上的逻辑LO输入关断。关断模式下的功耗为250 μA。
ADL5330采用ADI公司专有的高性能、互补双极性IC工艺制造。ADL5330采用24引脚(4 mm × 4 mm)、LFCSP无铅封装，额定工作温度范围为-40°C至+85°C环境温度范围。同时提供评估板。
应用
电路功能与优势本文所述电路利用一个VGA(ADL5330)和一个对数检波器(AD8318)提供闭环自动功率控制。由于AD8318具有较高的温度稳定性，而且AD8318 RF检波器可确保ADL5330 VGA的输出端具有同样水平的温度稳定性，因此该电路在整个温度范围都能保持稳定。该电路还增加了对数放大器检波器，用来将ADL5330从开环可变增益放大器转换为闭环输出功率控制电路。AD8318与A
产品名称产品型号 ADL5330 参选产品简介:业界首款单片射频（RF）可变增益放大器或衰减器（VGA），它以RF功率水平工作用于无线基础设施设备。ADL5330也是首款能提供1 MHz ~ 3 GHz 宽频带具有以dB为单位呈线性60 dB增益控制范围的单片VGA。单片ADL5330与要求许多外部元器件的传
adl5330也是首款能提供1 mhz ~ 3 ghz 宽频带具有以db为单位呈线性60 db增益控制范围的单片vga。单片adl5330与要求许多外部元器件的传统分立器件解决方
adl5330也是首款能提供1 mhz ~ 3 ghz 宽频带具有以db为单位呈线性60 db增益控制范围的单片vga。单片adl5330与要求许多外部元
ADL5330也是首款能提供1MHz~3GHz宽频带具有以dB为单位呈线性60dB增益控制范围的单片VGA。这些特点对于要求严格的无线电设计至关重要，而且从未在一颗单芯片集成电路（IC）中实现过。单片ADL5330与要求许多外部元器件的传统分立器件解决方案不同，它集成了宽带放大器和衰减器，所
adl5330也是首款能提供1 mhz ~ 3 ghz 宽频带具有以db为单位呈线性60 db增益控制范围的单片vga。
为了设计宽带大动态的AGC电路，分析了可变增益ADL5330和对数放大器AD8318的电路功能和主要性标，并利用这两款芯片设计了一种宽带大动态AGC模块，给出了典型电路及测试结果。
为了设计宽带大动态的AGC电路，分析了可变增益ADL5330和对数放大器AD8318的电路功能和主要性标，并利用这两款芯片设计了一种宽带大动态AGC模块，给出了典型电路及测试结果。
