ADL5336

集成可编程RMS检波器的可级联IF VGA

ADL5336产品信息:

概览

优势和特点

  • 一对集成RMS AGC检波器的VGA
  • VGA和AGC工作模式
  • 连续增益控制范围: 48 dB
  • 噪声系数(NF):6.8 dB(最大增益时)
  • IMD3 > 62 dBc(1.0 V p-p复合输出)
  • 差分输入和输出
  • VGA2支持多路复用输入
  • 可编程检波器AGC设定点
  • 可编程VGA最大增益
  • 关断特性
  • 5 V单电源供电

产品详情

ADL5336包括一对可变增益放大器(VGA),设计用于级联中频应用。放大器具有线性dB增益控制,在低频至1 GHz范围内工作。得益于ADI公司用于实现高性能可变增益控制的创新技术——已获专利的X-AMP 架构,该器件在整个控制范围内具有出色的增益性能,并且在整个频率范围内具有出色的平坦度。

各VGA具有24 dB的增益控制范围,其最大增益可以在6 dB范围内通过SPI独立编程。VGA可以级联,以提供48 dB的总增益范围。当通过1:4巴伦连接到50 欧姆信号源时,增益会提高6 dB。第二VGA具有一个SPI可编程输入开关,用于从两路外部输入中选择其一。

从一个200 欧姆信号源或从一个50 欧姆信号源通过1:4巴伦驱动时,复合放大器的噪声系数(NF)在最大增益时为6.8 dB。各VGA的输出可以将100 欧姆负载驱动到5 V p-p最大值。

各VGA具有独立的方波检波器,用于实现自主的自动增益控制(AGC)。各检波器设定点可以在-24 dBV至-3 dBV范围内,以3 dB步长通过SPI独立编程。当两个VGA均处于AGC模式并且具有相同的设定点时,如果从最大增益倒退18 dB,则复合噪声系数(NF)提高到9 dB。

ADL5336采用5 V电源供电,典型电源电流为80 mA,禁用时的功耗为4 mA。它采用先进的硅-锗BiCMOS工艺制造,提供32引脚、裸露焊盘LFCSP封装,额定温度范围为-40°C至+85°C。

应用

  • 点对多点无线电
  • 仪器仪表
  • 医疗

ADL5336数据手册:

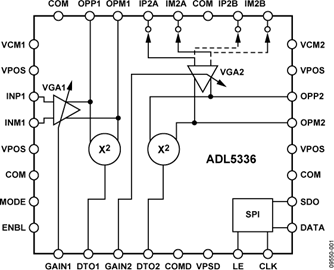

ADL5336引脚功能、电路图:

ADI ADL5336带可编RMS检测器的IF VGA解决方案

ADI公司的ADL5336是带可编RMS检测器的中频(IF)可编增益放大器( VGA),具有dB线性增益控制,工作频率从低频到1GHz,VGA和AGC工作模式,连续增益控制范围48dB,最大增益时的噪音
