优势和特点
- RF频率范围：2,300 MHz至2,900 MHz
- IF频率范围：直流至450 MHz
- 功率转换损耗：7.7 dB
- SSB噪声系数：7.6 dB
- 输入IP3：31 dBm
- LO驱动：0 dBm（典型值）
- 单端50 欧姆 RF和LO输入端口
- 高隔离度SPDT LO输入开关
- 单电源供电：3.3 V至5 V

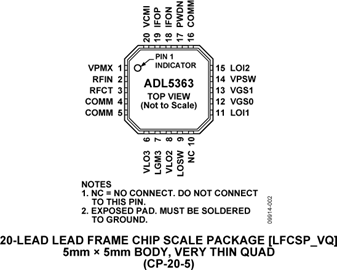

- 5 mm × 5 mm、20引脚裸露焊盘LFCSP封装
- ESD性能：1500 V HBM/1,250 V FICDM
产品详情
ADL5363利用高线性度双平衡无源混频器内核以及集成的RF和本振(LO)平衡电路来实现单端工作。该器件内置RF巴伦，能够在2300 MHz至2900 MHz输入频率范围内实现较佳性能。平衡的无源混频器配置提供良好的LO至RF泄漏（典型值优于-30 dBm），以及出色的交调性能。平衡混频器内核还能提供极高的输入线性度，使该器件能用在要求苛刻的蜂窝应用中。对于这些应用，如果输入线性度不高，带内阻塞信号可能会导致动态性能下降。
ADL5363提供两条开关LO路径，可用在需要两个本振之间快速切换的TDD应用中。LO电流可以通过电阻在外部设置，使所需性能水平的相应直流电流较低。对于低电压应用，ADL5363能够以低至3.3 V的电压工作且电流大幅降低。在低压下工作时，另外还提供一个逻辑引脚，可以在需要时关断电路（小于200 µA）。
ADL5363采用BiCMOS高性能IC工艺制造，提供5 mm x 5 mm、20引脚LFCSP封装，工作温度范围为-40°C至+85°C，同时提供评估板。
