ADL5375

400 MHz 至6 GHz 宽带正交调制器

ADL5375产品信息:

概览

优势和特点

  • 输出频率范围: 400 MHz至6 GHz
  • 1 dB输出压缩: ≥9.4 dBm(450 MHz至4 GHz)
  • 输出回损: ≤12 dB(450 MHz至4.5 GHz)
  • 噪底: -160 dBm/Hz (900 MHz)
  • 边带抑制: ≤-50 dBc (900 MHz)
  • 载波馈通: ≤-40 dBm (900 MHz)
  • IQ3dB带宽: ≥ 750 MHz
  • 基带输入偏置电平
    ADL5375-05: 500 mV
    ADL5375-15: 1,500 mV
  • 单电源: 4.75 V至5.25 V
  • 24引脚LFCSP_VQ封装
ADL5375-EP支持军工和航空航天应用(AQEC标准)
  • 下载 ADL5375-EP数据手册 (pdf)
  • 扩展温度范围: -55 ℃至+105 ℃
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/12649 DSCC图纸号

产品详情

ADL5375是一款宽带正交调制器,工作频率范围:400 MHz ~ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。

该器件具有宽基带带宽,以及输出增益平坦度,在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过-14 dB的宽带输出回损,使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。

ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 欧姆输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。

ADL5375采用先进的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为-40 ℃至+85 ℃。 提供一款无铅评估板。

应用

  • 蜂窝通信系统
    GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA
  • WiMAX/宽带无线接入系统
  • 卫星调制解调器


ADL5375数据手册:

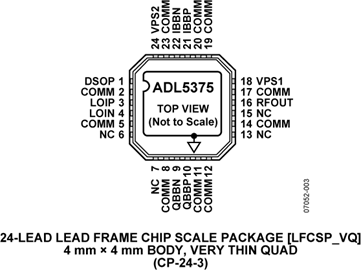

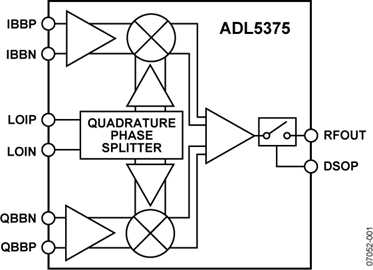

ADL5375引脚功能、电路图:

ADIADL5375/82宽带无线基站方案

ADI公司的调制器ADL5375和解调器ADL5382是宽带无线基站解决方案,ADL5375工作在400MHz-6GHz,而ADL5382工作在700-2700MHz。本文介绍了ADL5375和ADL5382的主要性能,方框图以及评估板电路图。

ADI推出4通道、16位、1GSPS 数模转换器AD9148

DAC输出经过优化,可以与模拟正交调制器无缝接口,例如 ADL5371/ADL5372/ ADL5373/ADL5374/ADL5375/等。串行外设接口(SPI)允许对器件内部参数进行编程。

由ZH8901组成的多路红外遥控电路

;;; 采用ZH8901构成的多路红外遥控ADL5375-05ACPZ-RL电路如图4-8所示。图4-8 (a)为多路编码红外发射码器、载波振荡器、红外发射电路等组成。

ADI最新16位1.2GSPS高速DAC支持所有多载波3G/4G标准

当AD9122与ADL5375正交调制器和AD9516时钟发生器配合工作时,可以达到或超过6至8载波的GSM规范对IMD(互调失真)和SNR(信噪比)的综合性能要求。

具固定功率增益的IQ调制器电路设计,附原理图、物料清单、装配图、数据手册

图1所示器件为ADL5375 IQ调制器和ADL5320驱动器放大器。这两款器件在系统性水平方面匹配良好;也就是说,它们具备同等性能,因此任何一方都不会造成整体性能下降。由于这些器件的动态
